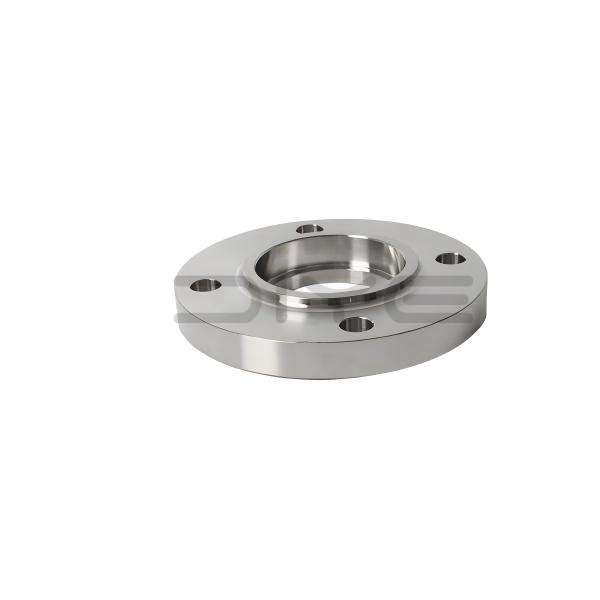

Lizdų suvirinimo flanšas

Lizdinio suvirinimo flanšas yra kaklelis kaltinis flanšas, kurio viename gale yra vidinis lizdo griovelis. Montavimo metu plieninis vamzdis įkišamas į lizdą ir tvirtinamas išoriniu suvirintu siūlu, todėl nereikia nuožulninti vamzdžio galo arba naudoti užpakalinio suvirinimo atraminę plokštę. Produktai daugiausia gaminami pagal ASME B16.5 standartus, apimančius slėgį nuo 150 iki 2500 klasės, todėl jie yra tinkamiausia nuimama jungtis mažo skersmens aukšto slėgio vamzdynų sistemoms.

Standartiniai sandarinimo paviršių tipai

1. RF (pakeltas veidas): pramoninis pagrindinis tipas, suderinamas su spiraliniais tarpikliais ir PTFE tarpikliais, tinka bendroms eksploatavimo sąlygoms.

2. RJ (žiedinė jungtis): Sukurta ypač aukštai temperatūrai ir aukštam slėgiui, suderinama su metalinėmis žiedinėmis tarpinėmis.

3. MFM (atitinkantis paviršius): apsaugo nuo tarpiklių erozijos ir suspaudimo, pagerina sandarinimo stabilumą atšiauriomis sąlygomis.

Darbo principas ir suvirinimo procesas

1. Vamzdžio įkišimas: įkiškite vamzdį į lizdą, kol jis susilies su vidiniu laipteliu, tada šiek tiek atitraukite, kad susidarytų šiluminio plėtimosi tarpas.

2. Filtrinis suvirinimas: nepertraukiamas išorines suvirinimo siūles atlikite vamzdžio išorinės sienelės ir flanšo kaklelio sandūroje.

3. Sandarinimas ir įtempių mažinimas: Suvirinimo siūlė užtikrina konstrukcinį fiksavimą ir sandarinimą; vidinis tarpas sugeria šiluminį plėtimąsi, užkertant kelią suvirinimo siūlės įtrūkimams.

4. Neardomasis bandymas: Suvirinimo siūlei gali būti atliktas PT įsiskverbimo bandymas, siekiant užtikrinti, kad kritinių mažo skersmens sistemų sandarinimas būtų tikslus.

Pagrindiniai struktūriniai pranašumai

1. Savaime centruojantis lizdo suvirinimo flanšas: įmontuotas suvirinimo flanšas leidžia automatiškai išlyginti vamzdžius, supaprastinti montavimą ir užtikrinti aukštą koaksialumą.

2. Integruota kaltinė konstrukcija: vientiso kaltinio kaklo konstrukcija užtikrina puikų tvirtumą ir stabilų atsparumą slėgiui.

3. Efektyvus ir patogus suvirinimas: reikalingos tik išorinės suvirinimo siūlės, kurios leidžia greitai pagaminti ir nereikalauja visiško skvarbaus suvirinimo.

4. Apsauga nuo šiluminio streso: vamzdžio apačioje yra specialus plėtimosi tarpas, kad būtų pašalintas aukštos temperatūros šiluminis įtempis ir būtų išvengta jungties gedimo.

Specifikacijos ir medžiagų parinktys

1. Standartiniai dydžiai: pirmiausia DN15–DN50 (NPS 1/2″–2″), optimizuoti mažo skersmens aukšto slėgio sistemoms.

2. Slėgio normos: dažniausiai naudojamos specifikacijos yra 300/600 ir aukštesnės klasės, tinkamos vidutinio ir aukšto slėgio sąlygoms.

3. Medžiagų tipai: Galimi ASTM A105 anglies plienas, 304/316L nerūdijantis plienas, legiruotas plienas ir žemos temperatūros kaltas plienas.

Taikymo scenarijai ir paslaugų galimybės

„Pasidaryk pats“ vožtuvo lizdai suvirinimo flanšai yra plačiai naudojami naftos ir dujų, chemijos, elektros energijos gamybos ir tarptautiniuose inžinerijos projektuose. Siūlome standartinius dydžius sandėlyje bei pilnai pritaikytus sprendimus nestandartiniams dydžiams ir specialioms medžiagoms. Prie kiekvieno gaminio pridedama pilna originali gamintojo kokybės patikrinimo ataskaita, medžiagų sertifikatas, defektų nustatymo duomenys ir visas eksporto dokumentų rinkinys, užtikrinantis visišką įvairių projektų visame pasaulyje reikalavimų atitikimą.

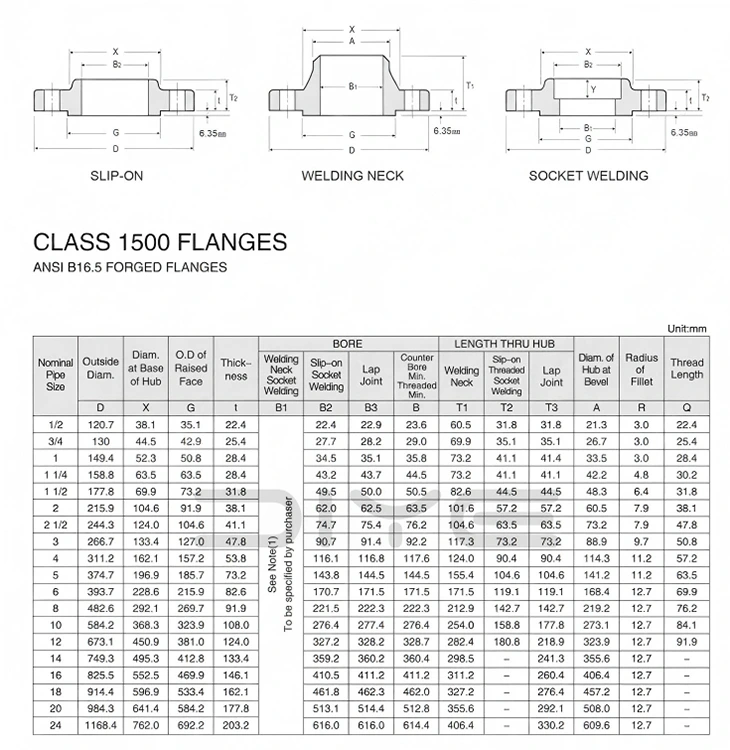

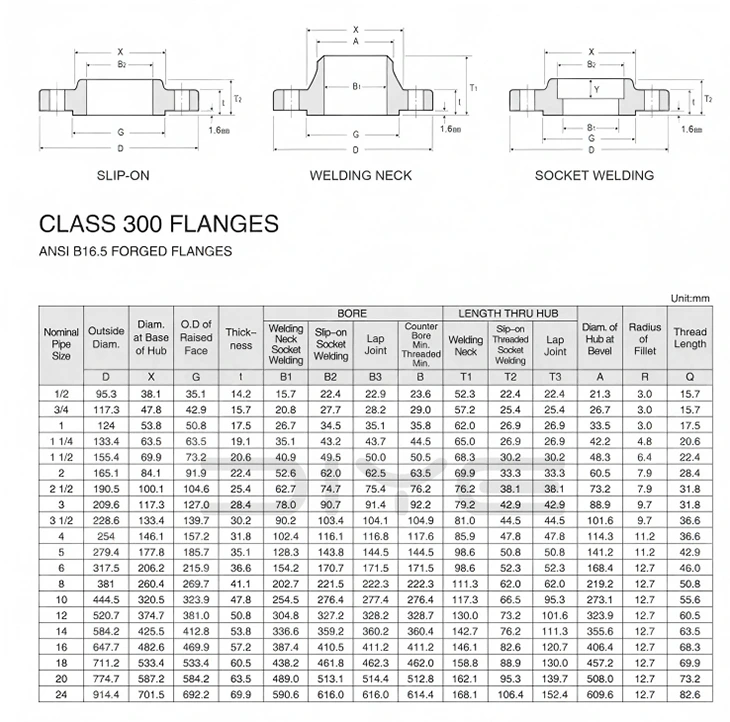

Techniniai parametrai
