GOST 12820-80 Flanšas

Mūsų GOST 12820-80 flanšas gaminamas remiantis dviem pagrindinėmis GOST standarto sistemomis, kurios sudaro visą techninę sistemą, suderinamą su tradicinėmis rusiškomis ir naujos kartos vamzdynų specifikacijomis:

1. GOST 12820-80: Klasikinis standartas, skirtas specialiai vidutinio ir žemo slėgio plieniniams slydimo flanšams, tinkamas PN 0,1–2,5 MPa, DN10–1600, pirmiausia su RF/FF sandarinimo paviršiais, plačiai naudojamas įprastuose komunaliniuose ir bendruosiuose pramoniniuose vamzdynuose.

2. GOST 33259-2015: naujas universalus pagrindinis standartas, pakeičiantis senąjį standartą, apimantis visus slėgio rodiklius (PN1–250) ir visų tipų flanšus, įskaitant slystančius, suvirintus kaklelius, laisvą flanšą ir akląjį flanšą, atitinkantį aukšto slėgio ir įvairių projektų poreikius.

Pagrindiniai produkto parametrai

1. Slėgio ir skersmens diapazonas

- Nominalus slėgis (PN): 6 lygiai (PN0,1, 0,25, 0,6, 1, 1,6, 2,5), apimantis darbo sąlygas nuo 0,1 iki 2,5 MPa.

- Nominalus skersmuo (DN): DN10–1600 (½"–64"), atitinkantis pagrindines pramoninių vamzdynų specifikacijas.

2. Sandarinimo paviršiaus tipas

- Standartinis tipas: RF (Raised Face, Type 02) su vandens linija, šiurkštumas Ra≤3,2μm; FF (Flat Face, Type 01) lygiai su flanšo plokštuma.

- Pasirenkami tipai: MFM (pakeltas veidas), TG (liežuvis ir griovelis), tinka aukšto slėgio / korozijos aplinkoje.

3. Medžiagos parinkimas

Naudoja pagrindinius Rusijos standartus ir tarptautines lygiavertes medžiagas, atitinkančias GOST 12816-80 standartą:

- Nerūdijantis plienas: 08X18H10 (304), 10X17H13M2T (316L), 12X18H10T (321);

- Anglinis plienas: St20, St35; Mažai legiruotas plienas: 16 mln.

Gamyba ir kokybės užtikrinimas

1. Gamybos kontrolė

- Matmenų tikslumas, įskaitant išorinį skersmenį, vidinį skersmenį, varžto skylės centro atstumą, storį ir sandarinimo paviršiaus aukštį, griežtai atitinka standartines lenteles;

- Pažangūs CNC apdirbimo ir kalimo procesai užtikrina stabilų gaminio veikimą ir aukštą nuoseklumą.

2. Kokybės patikra

- Pilna gaminio patikra: vizualinis patikrinimas, matmenų matavimas ir 1,5 karto vardinio slėgio hidrostatinis bandymas;

- Pilnas sertifikavimas: kiekvienai partijai pateikiamas GOST medžiagų sertifikatas, EAC sertifikatas ir kokybės patikrinimo ataskaita.

Flanšo tipo aprėptis:

1. 01: plokščias flanšas (PL, GOST 12820-80 šerdies tipas)

2. 02: lizdo flanšas (SO)

3. 03: laisvas flanšas (LJ)

4. 04: laisvas užpakalinis flanšas (LJ)

5. 05: užpakalinis flanšas (WN, atitinka GOST 12821-80)

6. 06: aklas flanšas (BL)

Tinkinimo ir pagalbinės paslaugos:

1. Nestandartinis pritaikymas: dydis, medžiaga ir sandarinimo paviršius gali būti pritaikyti pagal projekto brėžinius;

2. Vieno langelio tiekimas: Suteikia atitinkamas GOST tvirtinimo detales ir sandariklius, supaprastina pirkimo procesą ir užtikrina suderinamumą;

3. Pritaikymas rinkai: Produktai visiškai atitinka Rusijos ir NVS rinkos standartus, tinka ilgalaikiams projektams ir užsienio prekybos bendradarbiavimui.

DIYE VALVE GOST 12820-80 flanšas sujungia profesionalią gamybą, standartų laikymąsi ir patikimą kokybę, todėl jis yra tinkamiausias produktas žemo ir vidutinio slėgio vamzdynų jungtims Rusijos, NVS ir Centrinės Azijos rinkose. Mes laikomės kokybės principų, visų pirma klientų, teikdami stabilų tiekimą ir techninę pagalbą savo pasauliniams partneriams.

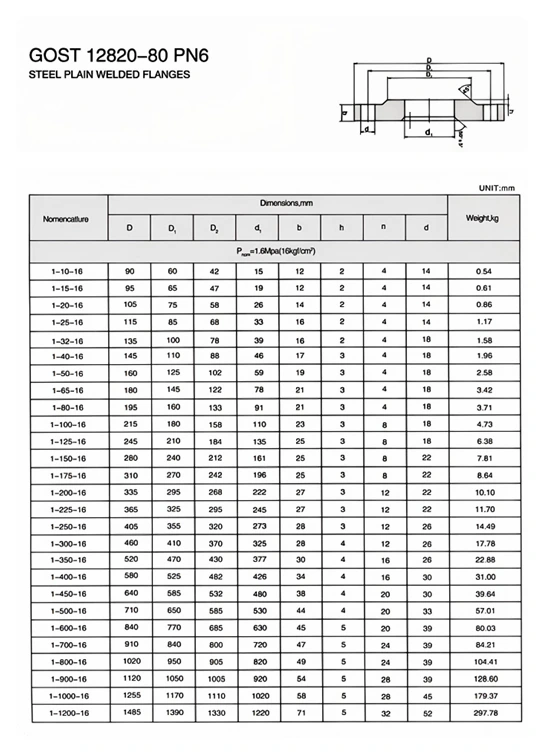

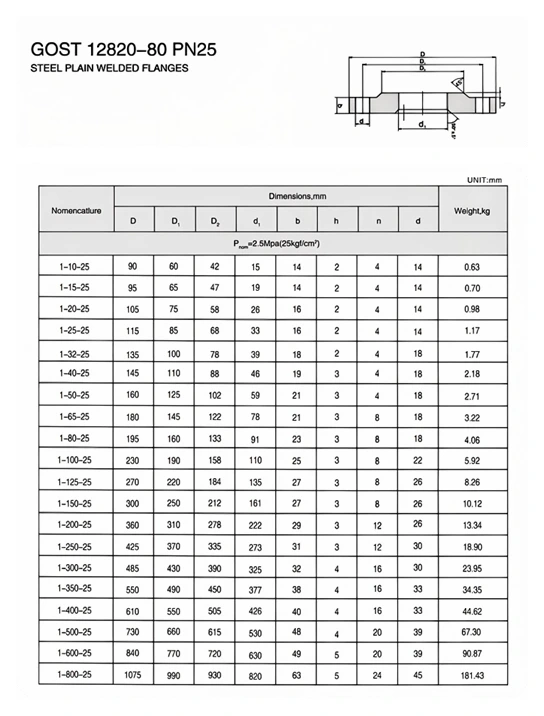

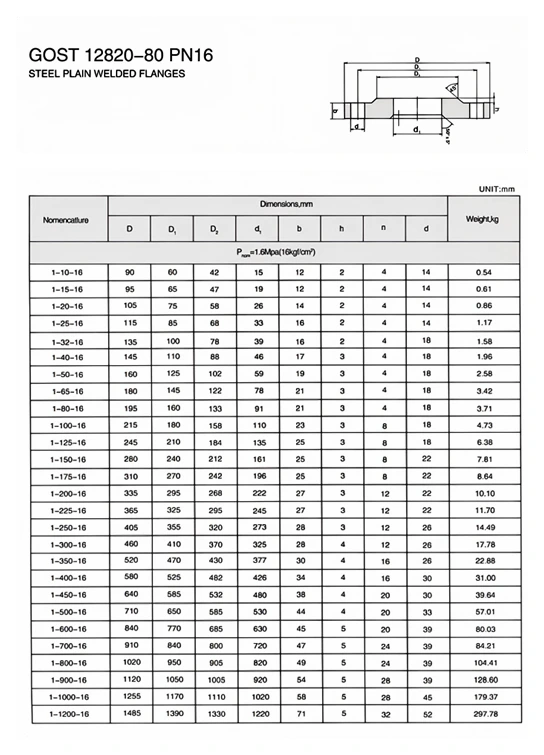

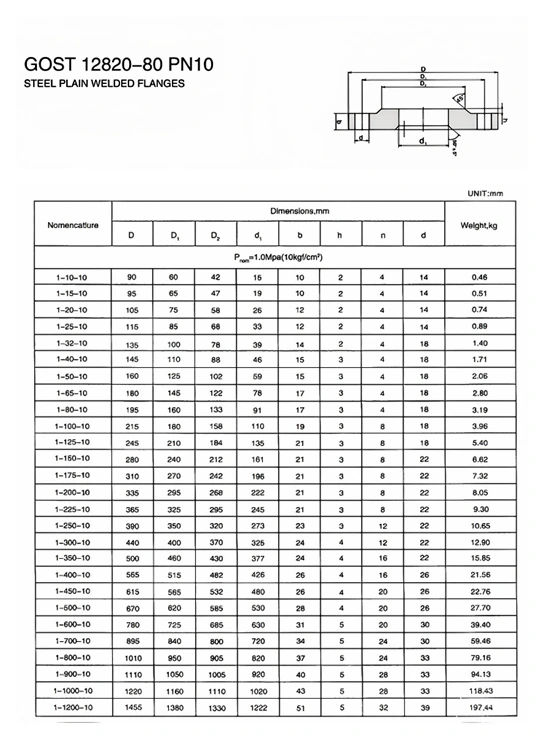

Techninės specifikacijos

DUK

K: Kokie yra bendri pagrindiniai GOST 12820-80 flanšų standartai?

A: GOST 12820-80 yra klasikinis senas standartas, specializuojasi vidutinio ir žemo slėgio plieno slydimo flanšuose; GOST 33259-2015 yra nauja bendrojo pagrindinio standarto versija, visiškai pakeičianti senąją sistemą, apimanti visus slėgio lygius ir visų tipų flanšus bei prijungianti prie šiuolaikinių Rusijos įmonių ir EAC sertifikavimo projektų.

Kl.: Ar abu standartus galima pakeisti ir sujungti vienas su kitu?

A: Įprasti dydžiai yra suderinami, tačiau aukštam slėgiui, sandarinimo paviršiui, sienelės storiui ir varžtų parametrams turi viršenybę GOST 33259-2015; GOST 12820-80 gali būti naudojamas senos įrangos priežiūrai, o 2015 metų naujas standartas turi būti įgyvendintas naujiems statybos projektams.

Kl .: Kaip pasirinkti tarp GOST slydimo flanšų ir suvirintų kaklo flanšų?

A: GOST 12820-80 slydimo flanšai tinka normaliai temperatūrai, vidutiniam ir žemam slėgiui, bendram vandens tiekimo ir drenažo/proceso vamzdynams; GOST 33259-2015 suvirinimo kaklelio flanšai yra atsparūs aukštai temperatūrai ir aukštam slėgiui, yra antivibraciniai ir naudojami naftos ir dujų, chemijos pramonėje, magistraliniuose garuose ir kituose didelės rizikos vamzdynuose.

K: Kokie yra įprasti GOST 12820-80 flanšų sandarinimo paviršių tipai?

A: RF (pakeltas veidas, dažniausiai naudojamas), FF (plokščias veidas), MFM (vyriškas-moteriškas veidas), TG (liežuvis ir griovelis), RJ (žiedinis jungtis, aukščiausios klasės naujojo standarto konfigūracija, skirta aukštai temperatūrai ir aukšto slėgio metaliniam sandarinimui).

K: Kokie vamzdynai ir varžtai yra suderinti su GOST 12820-80 flanšais?

A: Jis suderinamas su GOST standartiniais plieniniais vamzdžiais ir specialiais GOST varžtais ir veržlėmis. Tarpinės parenkamos iš GOST standarto guminių tarpiklių, spiralinių tarpiklių ir metalinių žiedinių tarpiklių. Visas derinimo komplektas apsaugo nuo nuotėkio.
