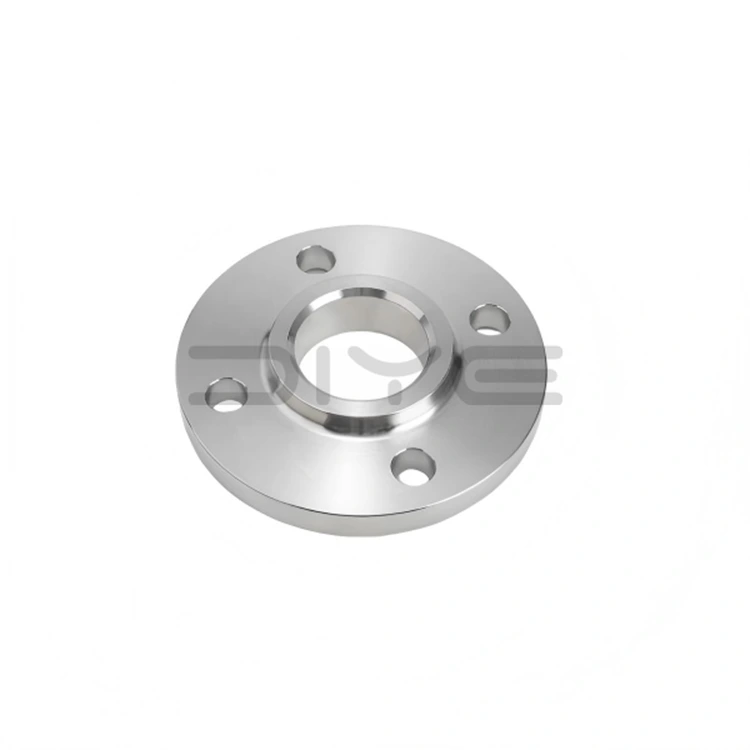

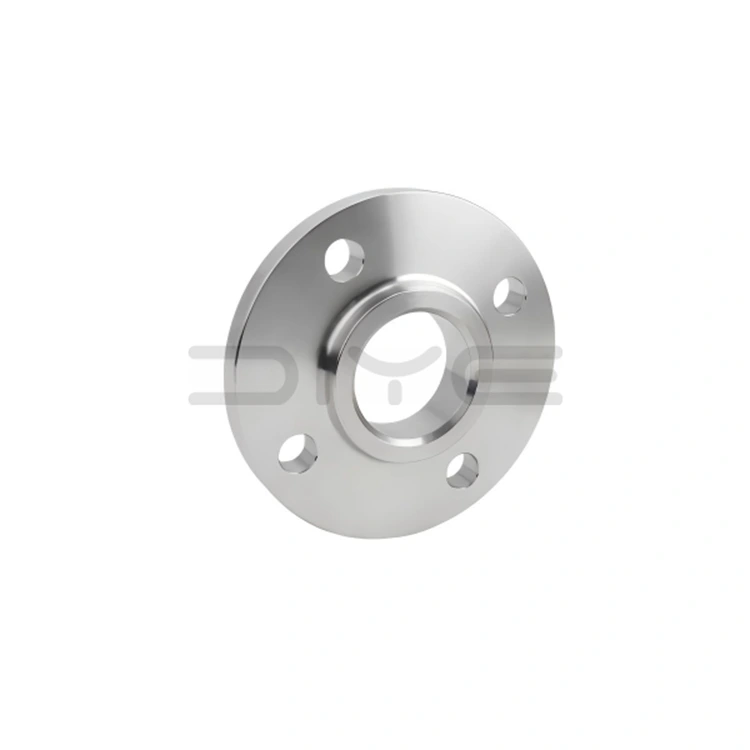

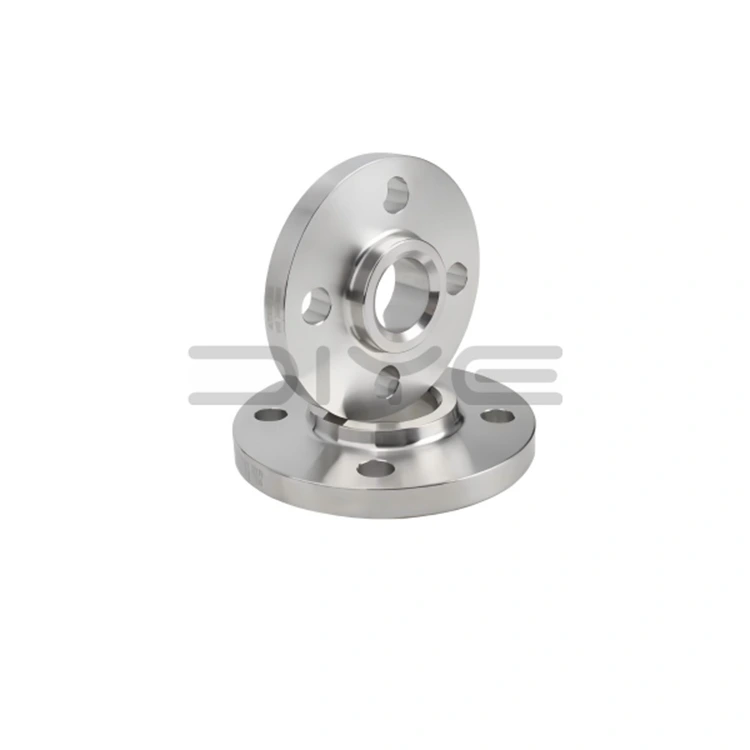

Slydimo suvirinimo flanšas

Slydimo suvirinimo flanšai yra pagrindinis „pasidaryk pats“ VALVE produktas, naudojamas nuimamoms jungtims tarp vamzdžių, vožtuvų, siurblių ir slėginių indų pasiekti. Jie pasižymi paprasta konstrukcija, patogiu montavimu ir dideliu ekonomiškumu, todėl jie yra vienas iš plačiausiai naudojamų flanšų tipų pramonėje.

Pagrindinis jų veikimo principas yra sukurti patikimą sandariklį suspaudžiant tarpiklį, kad būtų išvengta terpės nutekėjimo vamzdyno veikimo metu. Kartu jie padidina vamzdžių jungties konstrukcinį stiprumą, atsparumą vibracijai ir slėgiui, palengvina įrangos tikrinimą, priežiūrą ir vamzdyno modifikavimą bei sumažina sistemos eksploatavimo ir priežiūros išlaidas.

Gaminio specifikacijos ir standartai

1. Griežtai atitinka tarptautinius standartus

DIYE VOŽTUVAS Slydimo suvirinimo flanšas griežtai atitinka ASME B16.5 (standartinis skersmuo) ir ASME B16.47 (didelio skersmens pasirinktinis) standartus. Suderinami komponentai atitinka ASTM standartus, užtikrinant suderinamumą ir pakeičiamumą su tarptautinėmis vamzdynų sistemomis.

2. Visas specifikacijų ir pritaikymo galimybių spektras

- Slėgio reitingai: standartinė klasė nuo 150 iki 2500, apimanti daugumą žemo ir vidutinio slėgio veikimo sąlygų.

- Standartiniai skersmenys: NPS 1/2″–24″, tinka įprastiems proceso vamzdynams.

- Tinkinimo paslaugos: palaiko didelius skersmenis, specialius skersmenis, specialų storį ir specialius sandarinimo paviršius, kad atitiktų individualius poreikius.

3. Sandarinimo paviršiaus parinktys

- RF (pakeltas veidas): tinka bendroms įprastoms darbo sąlygoms, plačiausiai naudojamas.

- MFM (mišrus veidas): apsaugo nuo tarpiklio atsiskyrimo, tinka terpėms, kuriose yra dalelių arba erozijos.

- FF (plokščias): tinka atmosferinio slėgio įrenginiams, įrangai ir emaliuotiems bei plastikiniams vamzdžiams.

Pagrindiniai privalumai

1. Didelis ekonomiškumas: paprasta struktūra, mažos gamybos sąnaudos, greitas montavimas, sutrumpinamas statybos laikas ir sumažinamos darbo sąnaudos.

2. Patikimas našumas: griežta kokybės kontrolė visame procese nuo žaliavų iki gamybos, didelis atsparumas slėgiui, atsparumas vibracijai ir nuotėkio prevencijos galimybės.

3. Platus suderinamumas: pritaikomas prie įvairių vamzdžių medžiagų ir vamzdynų sistemų, atitinka tarptautinius standartus ir palengvina keitimą bei priežiūrą.

Taikymo scenarijai

Slydimo suvirinimo flanšas yra plačiai naudojamas chemijos, naftos, energijos, ŠVOK ir įvairiuose pramonės inžinerijos projektuose, ypač tinka vidutinio ir žemo slėgio įprastų procesų vamzdynams. Tai idealus vamzdžių sujungimo pasirinkimas scenarijuose, kai reikia patogaus montavimo ir didelio ekonomiškumo.

Pridėtinės vertės paslaugos

1. Paviršiaus apdorojimas: Teikia ėsdinimo ir pasyvavimo bei antikorozinio dengimo paslaugas, kad prailgintų gaminio tarnavimo laiką.

2. Dokumentacijos palaikymas: teikia daugiakalbę techninę dokumentaciją ir užsienio prekybos muitinės dokumentus patogiai tarptautinei prekybai ir naudojimui vietoje.

3. Tinkinimo palaikymas: profesionali techninė komanda teikia individualius sprendimus, atitinkančius konkrečius klientų poreikius.

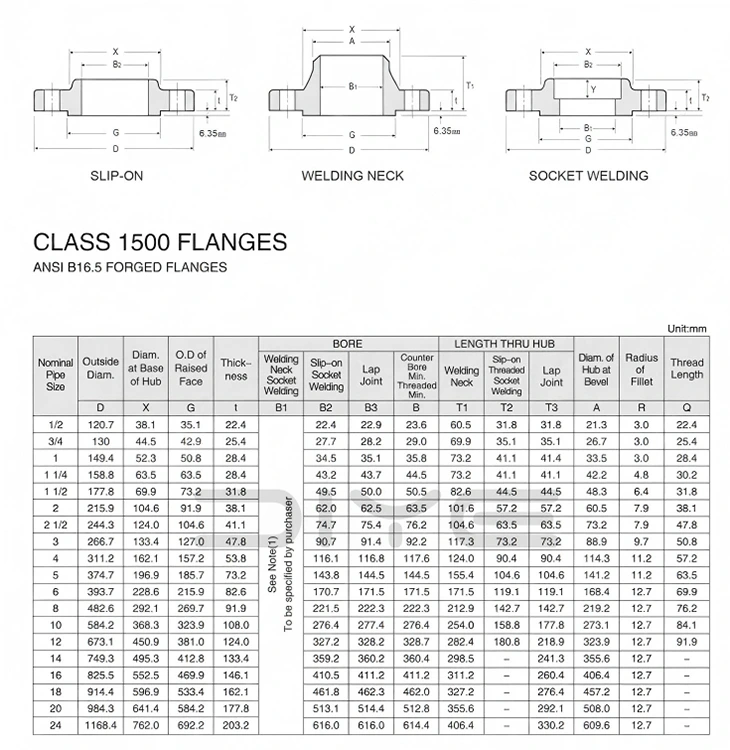

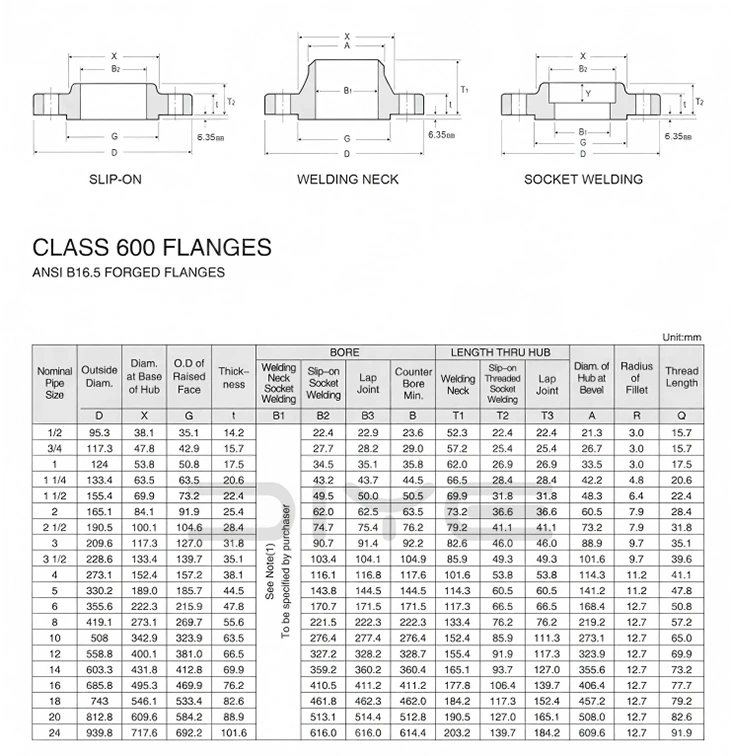

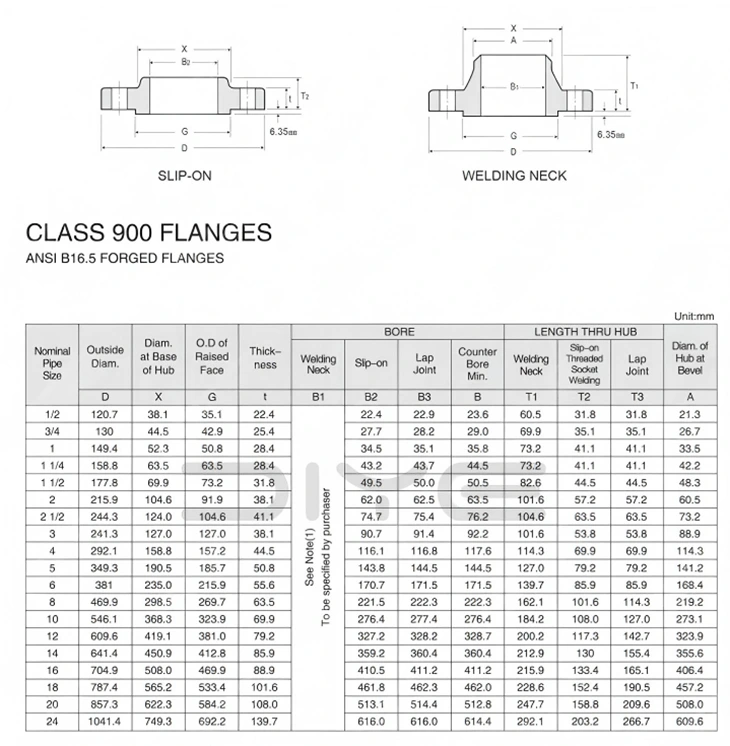

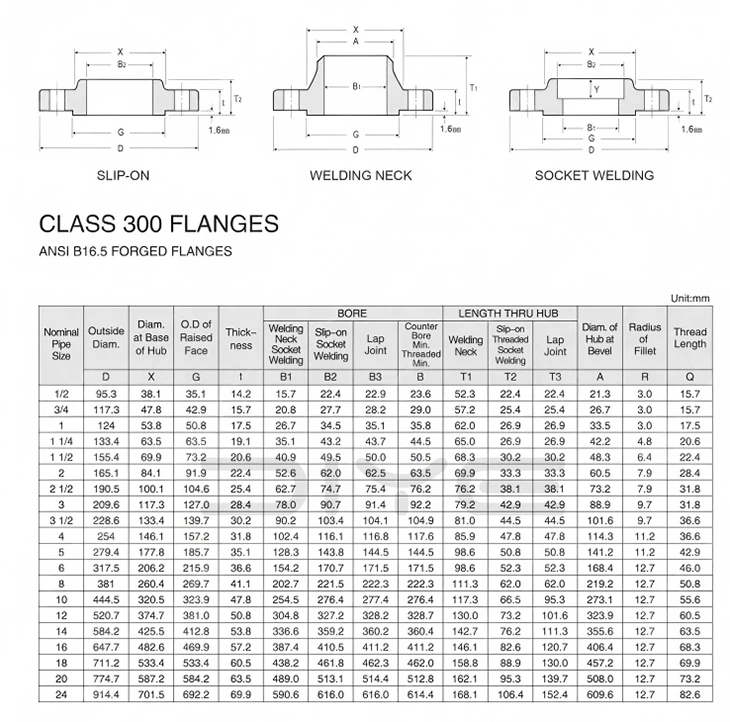

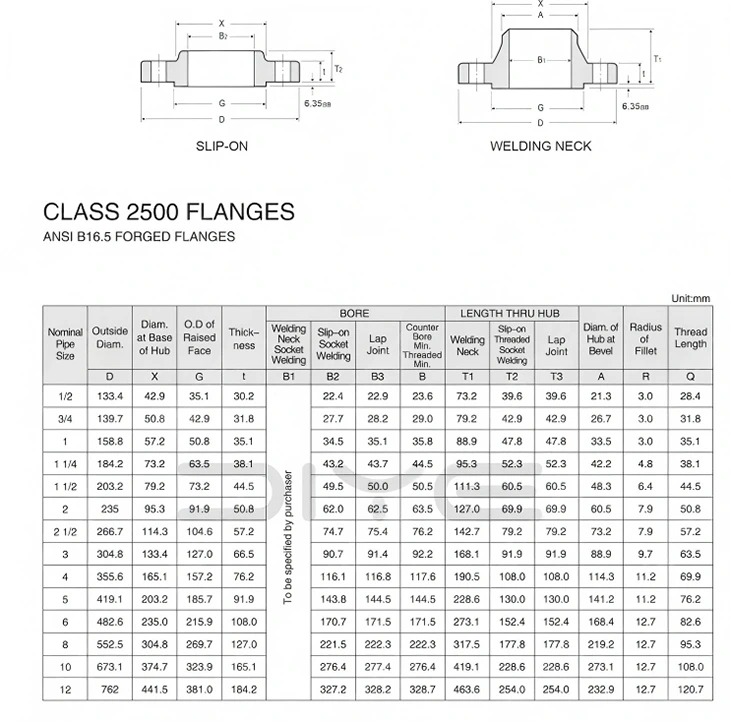

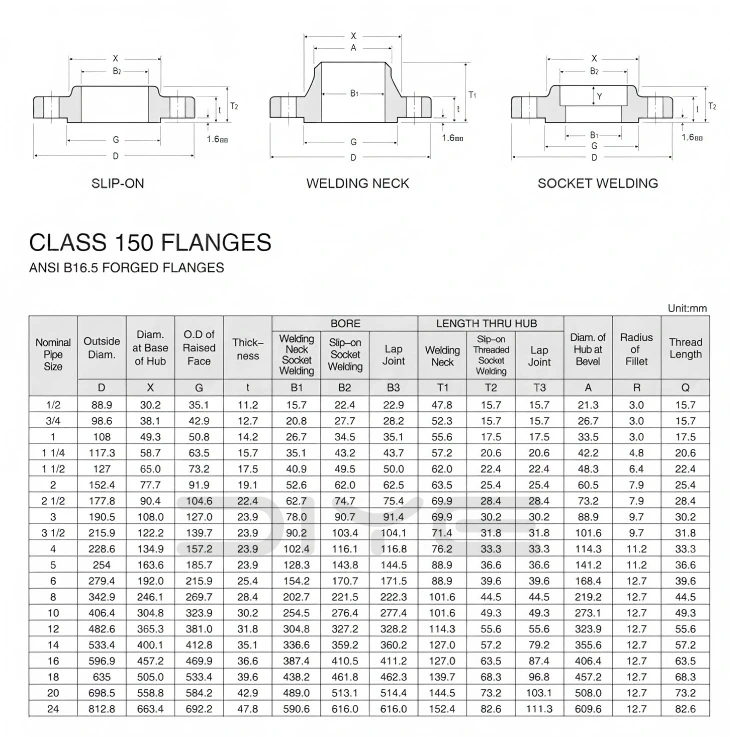

Techniniai parametrai

DIYE VALVE, Kinijos gamykla, turinti ilgametę flanšų gamybos ir eksporto patirtį, turi profesionalią techninę komandą ir griežtą kokybės kontrolės sistemą, užtikrinančią, kad kiekvienas užslydimas suvirinimo flanšas atitiktų tarptautinius standartus ir klientų reikalavimus. Esame įsipareigoję tapti visame pasaulyje patikimu flanšų tiekėju.

DUK

K: Kokius parametrus reikia pateikti užsakant amerikietiškus standartinius flanšus?

A: Standartinis (ASME B16.5/B16.47) + NPS dydis + klasės slėgio įvertinimas + modelis (WN/SO/BL ir kt.) + Sandarinimo paviršius + Medžiaga + Pristatymo reikalavimai.

Klausimas: Kaip pasirinkti tarp RF ir RJ sandarinimo paviršių amerikietiškuose standartiniuose flanšuose?

A: RF (pakeltas veidas): universalus tipas, tinka spiraliniams tarpikliams, pakanka daugeliui vidutinio ir žemo slėgio darbo sąlygų;

RJ (Ring Joint Face): išskirtinis aukštai temperatūrai ir aukštam slėgiui, suderintas su metalinėmis aštuonkampėmis / elipsinėmis žiedinėmis tarpinėmis, naudojamas naftos ir dujų gręžinių galvutėms, autoklavams ir magistraliniams garo vamzdynams.

K: Kokia yra techninė riba tarp ASME B16.5 ir B16.47 flanšų?

A: B16.5: įprasti vamzdžių flanšai, NPS 1/2″～NPS 24″, pagrindinė jėga naftos chemijos ir technologiniams vamzdynams;

B16.47: didelio skersmens dujotiekio flanšai, NPS＞24″, suskirstyti į A ir B serijas, naudojami ilgo nuotolio vamzdynams ir didelėms sąsajoms cisternų fermose.

K: Kokios yra įprastos anglinio plieno / nerūdijančio plieno klasės amerikietiškiems standartiniams flanšams?

· Anglinio plieno kaltiniai: A105 (aukštos temperatūros darbo sąlygoms);

· Nerūdijančio plieno kaltiniai: A182 F304 / F316L;

· Legiruotasis plienas: A182 F11/F22 (aukštos temperatūros šiluminei galiai);

· Žematemperatūrinis plienas: A350 LF2/LF3 (kriogeninėms darbo sąlygoms).
