Kodėl 3 krypčių nerūdijančio plieno rutuliniai vožtuvai su flanšais yra būtini sudėtingoms srauto valdymo sistemoms?

Šiame straipsnyje pateikiama išsami jų struktūros, veikimo principų, pranašumų, atrankos kriterijų, įrengimo praktikos, priežiūros strategijų ir bendrų taikymo scenarijų suskirstymas. Ji taip pat sprendžia realius klientų rūpesčius, tokius kaip nuotėkio prevencija, medžiagų ilgaamžiškumas, ekonomiškumas ir sistemos integravimo iššūkiai.

Turinys

• 1. Įvadas į 3 krypčių nerūdijančio plieno rutulinius vožtuvus su flanšais
• 2. Struktūrinis projektavimas ir darbo mechanizmas
• 3. Tipai ir srauto modeliai
• 4. Pagrindiniai pramoninių pritaikymų pranašumai
• 5. Taikymo scenarijai įvairiose pramonės šakose
• 6. Kaip pasirinkti tinkamą vožtuvą
• 7. Diegimo gairės ir geriausia praktika
• 8. Techninė priežiūra ir trikčių šalinimas
• 9. Palyginimas su kitais vožtuvų tipais
• 10. Techninių specifikacijų apžvalga
• 11. Dažnai užduodami klausimai
• 12. Išvada ir profesinė rekomendacija

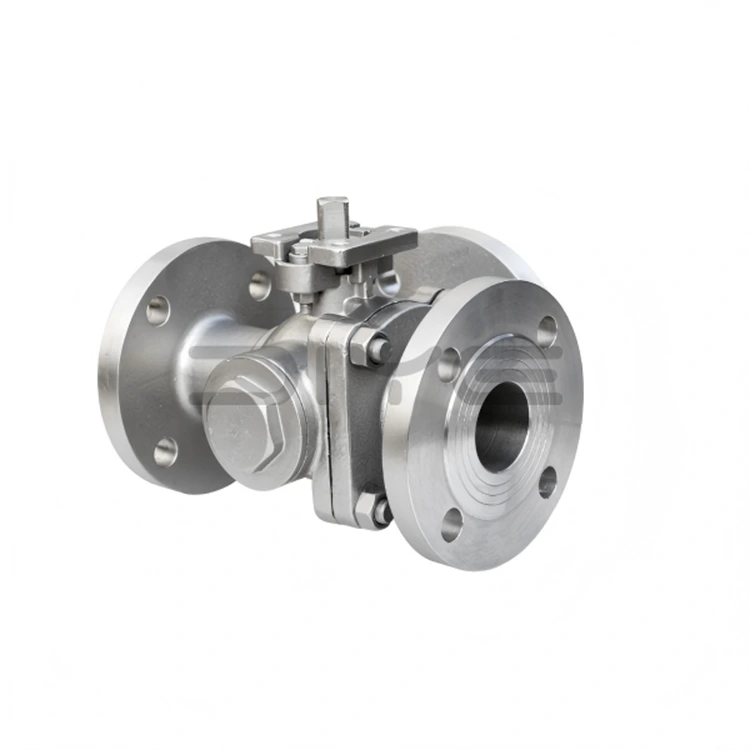

1. Įvadas į 3 krypčių nerūdijančio plieno rutulinius vožtuvus su flanšais

Trijų krypčių nerūdijančio plieno flanšiniai rutuliniai vožtuvai yra sukurti srauto valdymo įtaisai, skirti valdyti skysčių, dujų ar pusiau kietos terpės kryptį vamzdynų sistemoje. Skirtingai nuo standartinių dvikrypčių vožtuvų, šie vožtuvai turi tris prievadus, leidžiančius operatoriams nukreipti srautą tarp skirtingų dujotiekio krypčių arba sujungti kelis srautus į vieną išėjimo srautą.

Nerūdijančio plieno konstrukcija užtikrina puikų atsparumą korozijai, aukštai temperatūrai ir cheminiam poveikiui, todėl idealiai tinka reiklioms pramonės aplinkoms. Flanšinės jungties tipas dar labiau padidina montavimo stabilumą, sumažina nuotėkio riziką ir supaprastina priežiūros operacijas.

2. Struktūrinis projektavimas ir darbo mechanizmas

3 krypčių rutulinio vožtuvo pagrindinę konstrukciją sudaro sferinis rutulys su centrine anga, vožtuvo korpusas, sandarinimo lizdai, kotas ir flanšinės galinės jungtys. Kai stiebas sukasi, viduje esantis rutulys pakeičia padėtį, suderindamas vidinį praėjimą su skirtingais prievadais, kad būtų galima valdyti srauto kryptį.

Pagrindiniai komponentai apima:

• Vožtuvo korpusas pagamintas iš nerūdijančio plieno (304 arba 316)
• Tiksliai apdirbtas sferinis rutulys
• PTFE arba sustiprintos sandarinimo sėdynės
• Flanšiniai galai saugiam vamzdyno sujungimui
• Rankinė arba automatinė pavaros sistema

Darbo mechanizmas yra paprastas, tačiau labai efektyvus. 90° arba 180° pasukimas nustato, ar srautas nukreipiamas, sumaišomas ar izoliuojamas, priklausomai nuo vožtuvo konfigūracijos.

3. Tipai ir srauto modeliai

Yra dvi pagrindinės srauto konfigūracijos 3 krypčių rutuliniuose vožtuvuose, kurių kiekviena atitinka skirtingus veikimo reikalavimus.

• L-Port dizainas:Naudojamas srautui nukreipti tarp dviejų išėjimo angų, bet ne maišyti.
• T-Port dizainas:Įgalinamas maišymas, nukreipimas arba visiškas tiesioginio srauto valdymas.

Pasirinkimas tarp L prievado ir T prievado priklauso nuo to, ar sistemai reikia platinti ar maišyti medijos srautus.

4. Pagrindiniai pramoninių pritaikymų pranašumai

Plačiai paplitę 3 krypčių rutuliniai vožtuvai su flanšais iš nerūdijančio plieno, lemia neprilygstamas ilgaamžiškumo ir eksploatacinio lankstumo derinys.

• Aukštas atsparumas korozijai agresyvioje aplinkoje
• Stiprios sandarinimo savybės, kad būtų išvengta nuotėkio
• Ilgas tarnavimo laikas su minimalia priežiūra
• Lankstus srauto krypties valdymas
• Suderinamumas su automatizavimo sistemomis
• Atsparumas aukštam slėgiui ir aukštai temperatūrai

Šie pranašumai žymiai sumažina prastovų laiką ir veiklos riziką pramoninėse sistemose.

5. Taikymo scenarijai įvairiose pramonės šakose

3 krypčių nerūdijančio plieno flanšiniai rutuliniai vožtuvai yra plačiai naudojami įvairiuose pramonės sektoriuose dėl savo pritaikomumo ir patikimumo.

• Cheminio apdorojimo įmonės korozinių skysčių kontrolei
• Vandens valymo sistemos paskirstymui ir filtravimo kontrolei
• Naftos ir dujų vamzdynai srauto nukreipimui
• Maisto ir gėrimų perdirbimas higieniniam skysčių pernešimui
• Farmacinės sistemos, kurioms reikalingas sterilus srauto valdymas
• ŠVOK sistemos temperatūros reguliavimo grandinėms

6. Kaip pasirinkti tinkamą vožtuvą

Norint pasirinkti tinkamą 3 krypčių nerūdijančio plieno flanšinį rutulinį vožtuvą, reikia atidžiai įvertinti darbo sąlygas.

• Medžiagos klasė:304 bendram naudojimui, 316 korozinei aplinkai
• Slėgio įvertinimas:Atitikti sistemos slėgio reikalavimus
• Temperatūros diapazonas:Įsitikinkite, kad sandarinimo medžiagos yra suderinamos
• Srauto tipas:L prievadas arba T prievadas, priklausomai nuo sistemos konstrukcijos
• Įjungimo būdas:Rankinis, pneumatinis arba elektrinis

7. Diegimo gairės ir geriausia praktika

Tinkamas montavimas yra būtinas norint užtikrinti ilgalaikį patikimumą ir veikimą.

• Prieš priverždami flanšą, įsitikinkite, kad vamzdynas yra išlygintas
• Sandarinimui naudokite tinkamas tarpiklių medžiagas
• Venkite per daug priveržti varžtų, kad išvengtumėte deformacijos
• Prieš montuodami praplaukite vamzdyną, kad pašalintumėte šiukšles
• Sumontavę patikrinkite sistemos slėgį

8. Techninė priežiūra ir trikčių šalinimas

Reguliari priežiūra prailgina vožtuvo tarnavimo laiką ir užtikrina veikimo saugumą.

• Patikrinkite, ar tarpikliai nesusidėvėję ar nesandarūs
• Jei reikia, sutepkite judančius komponentus
• Reguliariai tikrinkite flanšų jungtis
• Pašalinkite susikaupusias ar likučius vožtuvo korpuse
• Nedelsdami pakeiskite pažeistas sėdynes

Įprastos problemos yra nuotėkis, sukimosi standumas ir sumažėjęs sandarinimo efektyvumas, kurių dažnai galima išvengti atliekant įprastą patikrinimą.

9. Palyginimas su kitais vožtuvų tipais

10. Techninių specifikacijų apžvalga

11. Dažnai užduodami klausimai

1 klausimas: kokia yra pagrindinė 3 krypčių nerūdijančio plieno flanšinio rutulinio vožtuvo funkcija?
Jis kontroliuoja ir nukreipia skysčio srautą tarp kelių vamzdynų krypčių.

2 klausimas: ar šie vožtuvai gali valdyti korozinius skysčius?
Taip, dėl nerūdijančio plieno konstrukcijos jie yra labai atsparūs korozijai.

3 klausimas: kuo skiriasi L prievadas ir T prievadas?
L prievadas nukreipia srautą, o T prievadas leidžia maišyti ir valdyti srautą įvairiomis kryptimis.

4 klausimas: ar šie vožtuvai tinka automatizuoti?
Taip, jie gali būti komplektuojami su pneumatinėmis arba elektrinėmis pavaromis.

5 klausimas: kiek trunka tarnavimo laikas?
Tinkamai prižiūrint, jie gali tarnauti daugelį metų net ir atšiauriomis sąlygomis.

12. Išvada ir profesinė rekomendacija

3 krypčių nerūdijančio plieno flanšiniai rutuliniai vožtuvai yra nepakeičiami šiuolaikinių pramoninių srautų sistemų komponentai. Jų gebėjimas valdyti sudėtingus srauto kelius, atlaikyti atšiaurią aplinką ir išlaikyti ilgalaikį veikimo stabilumą daro juos tinkamiausiu pasirinkimu įvairiose pramonės šakose.

Pramonės šakoms, siekiančioms patikimo veikimo, mažesnių priežiūros išlaidų ir didesnio sistemos efektyvumo, labai svarbu investuoti į aukštos kokybės vožtuvų sprendimus.

Venžou Diye vožtuvai ir jungiamosios detalės Co., Ltd.yra įsipareigojusi tiekti patvarius ir tiksliai suprojektuotus vožtuvų gaminius, atitinkančius griežtus pramonės reikalavimus. Naudodama pažangius gamybos procesus ir griežtą kokybės kontrolę, įmonė užtikrina stabilų kiekvieno pristatyto vožtuvo veikimą ir ilgą tarnavimo laiką.

Jei ieškote profesionalių vožtuvų sprendimų, pritaikytų jūsų sistemos reikalavimams,susisiekite su mumisšiandien, kad gautumėte ekspertų pagalbos ir produktų rekomendacijų, atitinkančių jūsų taikomųjų programų poreikius.
