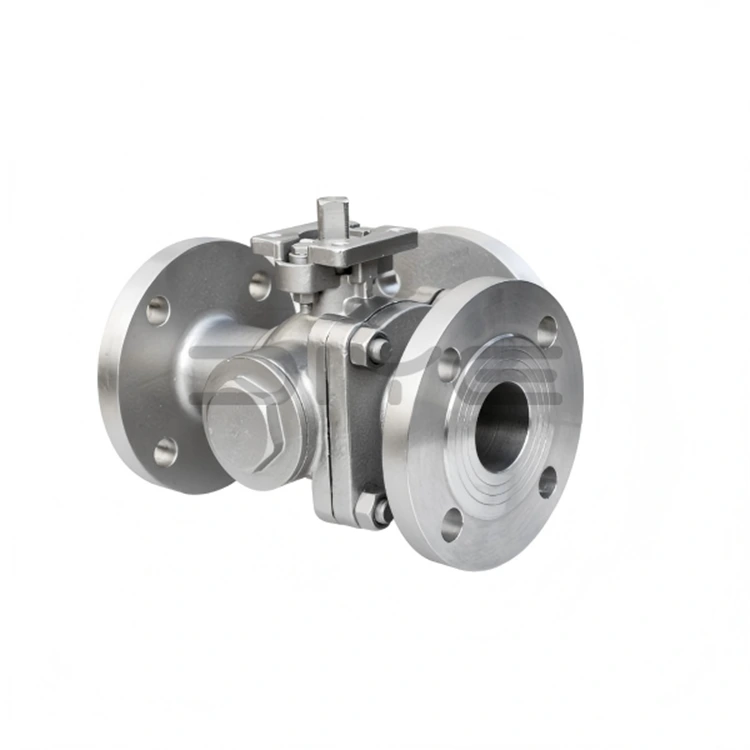

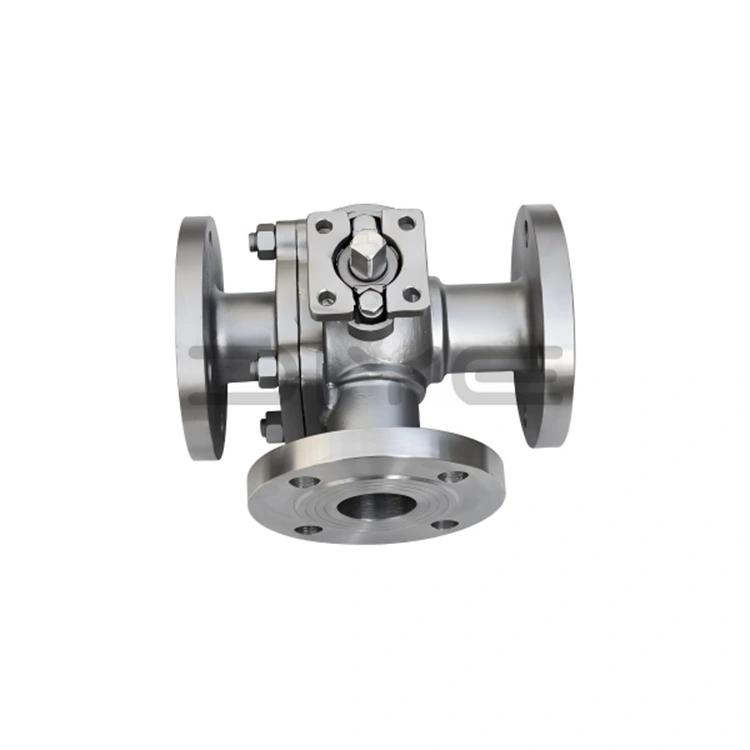

3 krypčių nerūdijančio plieno rutuliniai vožtuvai su flanšais

DIYE VOŽTUVAS 3 krypčių nerūdijančio plieno flanšiniai rutuliniai vožtuvai yra didelio našumo pramoniniai vožtuvai, specialiai sukurti srauto valdymui sudėtinguose vamzdynuose. Labai pritaikomi, jie gali patenkinti įvairius įvairių pramonės scenarijų poreikius. Produktuose naudojamas mokslinis konstrukcinis dizainas, derinamas su aukštos kokybės medžiagomis ir griežtais gamybos procesais, jie plačiai naudojami chemijos, naftos ir kitose pramonės srityse, suteikiant patikimus dujotiekio terpės nukreipimo, sujungimo ir perjungimo sprendimus.

Pagrindinės medžiagos ir kokybės užtikrinimas

3 krypčių nerūdijančio plieno flanšiniai rutuliniai vožtuvai daugiausia pagaminti iš 304 arba 316 l nerūdijančio plieno, pasižymintys puikiu atsparumu korozijai, aukštai temperatūrai ir slėgiui, todėl juos galima pritaikyti įvairioms atšiaurioms darbo sąlygoms. Tarpikliai yra pagaminti iš aukštos kokybės medžiagų, tokių kaip politetrafluoretilenas (PTFE) ir PPL, griežtai atrinktos ir atitinkančios tarptautinius pramonės standartus. Visos gamyboje naudojamos medžiagos yra tikrinamos pagal pramonės standartus, tokius kaip GB/T ir API, o medžiagos spektrinės ataskaitos užtikrina medžiagų atitiktį ir kokybės atsekamumą.

Tinkinimo galimybės

Siekdama patenkinti įvairių inžinerinių projektų poreikius, DIYE VALVE palaiko 3 krypčių nerūdijančio plieno rutulinių vožtuvų su flanšais pritaikymą pagal poreikį. Nestandartiniai dydžiai, specialūs srauto kanalai ir įvairūs flanšo standartai gali būti pritaikyti pagal kliento reikalavimus. Pagal kliento brėžinius taip pat galima sukurti pagal užsakymą pagamintus srauto kanalus, kad būtų išspręstos specialios srauto valdymo problemos sudėtinguose vamzdynuose.

LT Flow kanalo informacija

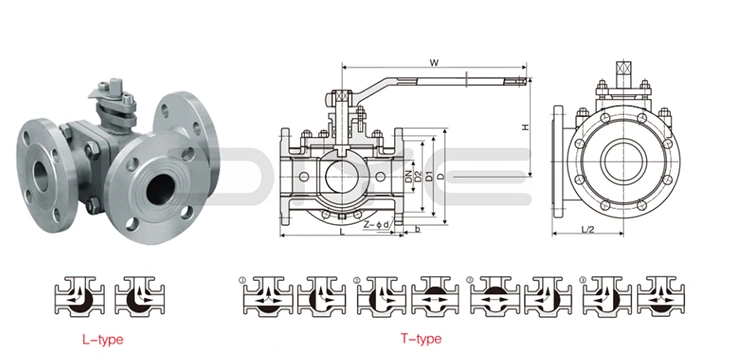

DIYE VALVE 3 krypčių nerūdijančio plieno flanšinių rutulinių vožtuvų LT (srauto kanalas) daugiausia skirstomas į du tipus, naudojant 90° besisukančią atidarymo ir uždarymo struktūrą. Rankenos padėtis yra aiški, perjungimas sklandus, o veikimas patogus ir patikimas, atitinkantis sudėtingus pramoninių vamzdynų valdymo poreikius.

1.L tipo srauto kanalas (LT-L)

Visų pirma naudojamas žiniasklaidos nukreipimui arba vienakrypčiui perjungimui. Rutulinė šerdis turi L formos skylę, leidžiančią valdyti skystį „vienas įėjimas, du išėjimai“ arba „dvi įvadai, vienas išėjimas“. 90° rankenos pasukimas greitai keičia terpės srauto kryptį, nepaliekant terpės likučių, sumažinant srauto pasipriešinimą ir pagerinant vamzdyno veikimo efektyvumą.

Taikomi scenarijai: tinka nukreipti vieną terpę į du skirtingus vamzdynus arba sujungti dvi terpes į vieną dujotiekį (vienu metu sujungti draudžiama, kad būtų išvengta kryžminio užteršimo), pvz., vamzdynų išsišakojimas ir žiniasklaidos platinimas pramoninėje gamyboje.

2.T tipo srauto kanalas (LT-T)

Pirmiausia naudojama medijų sujungimui, nukreipimui arba dvikrypčiui perjungimui. Rutulinė šerdis turi T formos skylę, leidžiančią lanksčiai valdyti „vienas įėjimas, du išėjimai“, „dvi įvadai, vienas išėjimas“ arba „du įvadai, du išėjimai“. Dėl sklandaus perjungimo, sandaraus sandarinimo ir dviejų suderinamų terpių tuo pačiu metu tiekimo jis tinka daugiakrypčiui srauto valdymui sudėtinguose vamzdynuose.

Taikomi scenarijai: tinka daugiakrypčiai terpės perjungimui sudėtinguose vamzdynuose, pvz., terpės maišymui ir vamzdynų perjungimui chemijos ir naftos pramonėje.

Bendradarbiavimo privalumai

Kaip šaltinio gamintojas, „DIYE VALVE“ turi daug atsargų ir stabilų pristatymo laiką, kuris gali patenkinti užsienio prekybos užsakymų, platintojų atsargų poreikius ir remti didelius ir vidutinio dydžio inžinerinius projektus; jame pateikiamas visas eksporto dokumentų ir patikrinimo ataskaitų rinkinys, užtikrinantis sklandų muitinės formalumus; perkant dideliais kiekiais gali būti taikomos pakopinės nuolaidos; Jame yra profesionali techninė komanda ir visapusiškas aptarnavimas po pardavimo, todėl bet kuriuo metu gali suteikti klientams techninę pagalbą ir konsultuotis dėl sprendimų, kad būtų pasiekta abipusės naudos ir abipusiai naudingi rezultatai.

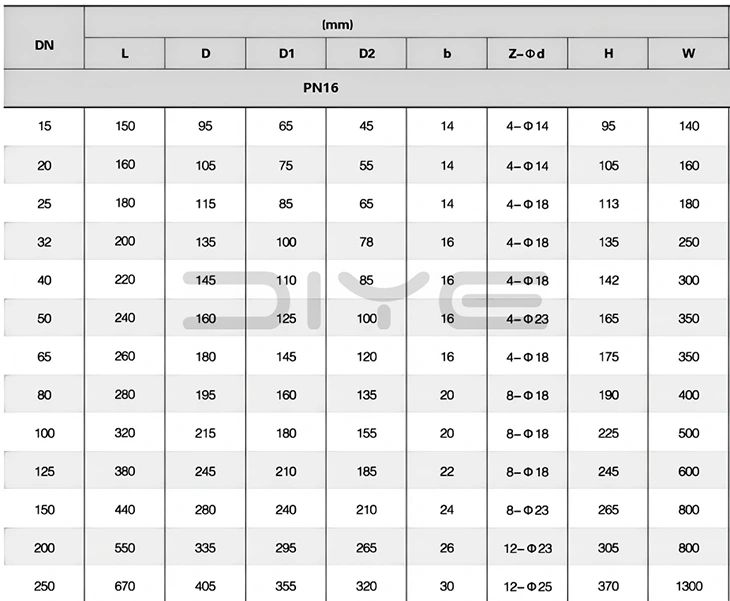

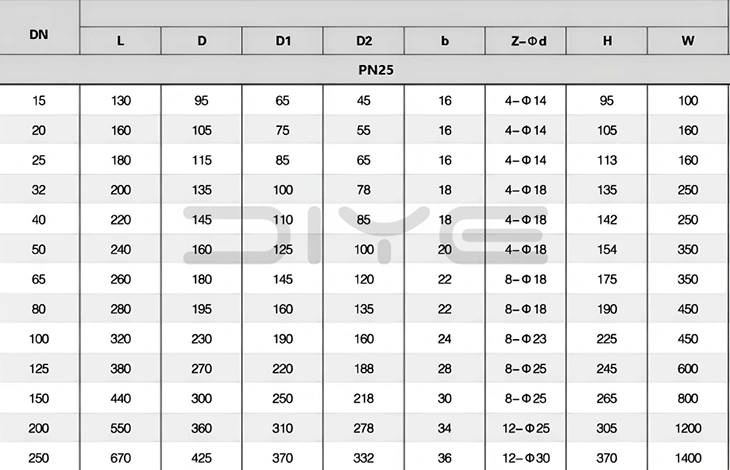

Techniniai parametrai

DUK

Kl.: Kokie yra pagrindiniai 3 krypčių nerūdijančio plieno flanšinio rutulinio vožtuvo L tipo (LT-L) ir T tipo (LT-T) srauto modelių skirtumai? Kaip atlikti atranką?

A: Pagrindinis skirtumas yra srauto funkcija ir taikomi scenarijai:

1.L tipo srauto modelis (LT-L): rutulio šerdyje yra L formos kiaurymė. Jis gali realizuoti tik vienpusį „vienas įėjimas, du išėjimai“ arba „du įvadai, vienas išėjimas“ perjungimą. Jis negali vienu metu sujungti dviejų laikmenų (siekiant išvengti kryžminio užteršimo). Jis pasižymi mažu pasipriešinimu srautui ir be likučių, todėl idealiai tinka paprastiems nukreipimo / santakos scenarijams, pvz., vamzdyno išsišakojimui ir terpės paskirstymui.

2.T tipo srauto modelis (LT-T): rutulinėje šerdyje yra T formos kiaurymė. Tai leidžia lanksčiai dvikrypčiai perjungti „vienas įėjimas, du išėjimai“, „du įvadai, vienas išėjimas“ arba „du įvadai, du išėjimai“. Jis vienu metu gali sujungti dvi suderinamas laikmenas, todėl tinka įvairioms terpėms perjungti ir maišyti sudėtinguose vamzdynuose, pavyzdžiui, chemijos ir naftos pramonėje.

Selection Core: pasirinkite L tipą, kad būtų paprasta nukreipti; pasirinkti T-tipą sudėtingam susiliejimui ir kelių krypčių perjungimui.

Kl.: Kokie yra techniniai reikalavimai perjungti iš vieno srauto modelio į kitą? Ar yra trukdymo ar vidutinio kanalavimo galimybė?

A: Techniniai perjungimo reikalavimai: abiejų tipų rankena turi būti pasukta 90° iki padėties fiksatoriaus, kad būtų užtikrinta, jog rutulio šerdis būtų visiškai įjungta į vietą, išvengiant pusiau atviros/pusiau uždarytos būsenos (dėl to gali susidaryti vidutinis kanalizavimas ir sandarinimo paviršiaus erozija). Prieš perjungimą rekomenduojama uždaryti dujotiekio vidutinį slėgį, kad būtų sumažintas smūgis į rutulio šerdį.

Patikimumo užtikrinimas: „Diye“ gaminiuose yra CNC tiksliai apdirbtos rutulinės šerdys ir lizdai, užtikrinantys aukštą tvirtinimo tikslumą, kad perjungimas būtų sklandus, be trukdžių. Sandarinimo paviršiai yra tiksliai šlifuoti, kad visiškai įjungus būtų užtikrintas dvikryptis nulinio nuotėkio sandarinimas, taip pašalinant terpės nutekėjimą.

Kl.: Ar galima pritaikyti specialius LT srauto modelius? Kokius techninius parametrus reikia pateikti?

A: Taip, mes palaikome išskirtinių LT srautų modelių pritaikymą. Turi būti pateikti šie pagrindiniai techniniai parametrai:

1. Vamzdyno vardinis skersmuo ir flanšo standartas.

2. Vidutinis tipas, slėgis ir temperatūra.

3. Konkretūs srauto reikalavimai (pvz., "trys įvadai, vienas išėjimas" arba "vienas įėjimas, trys išėjimai").

4. Montavimo erdvės matmenys.

5.Medžiagų reikalavimai.
