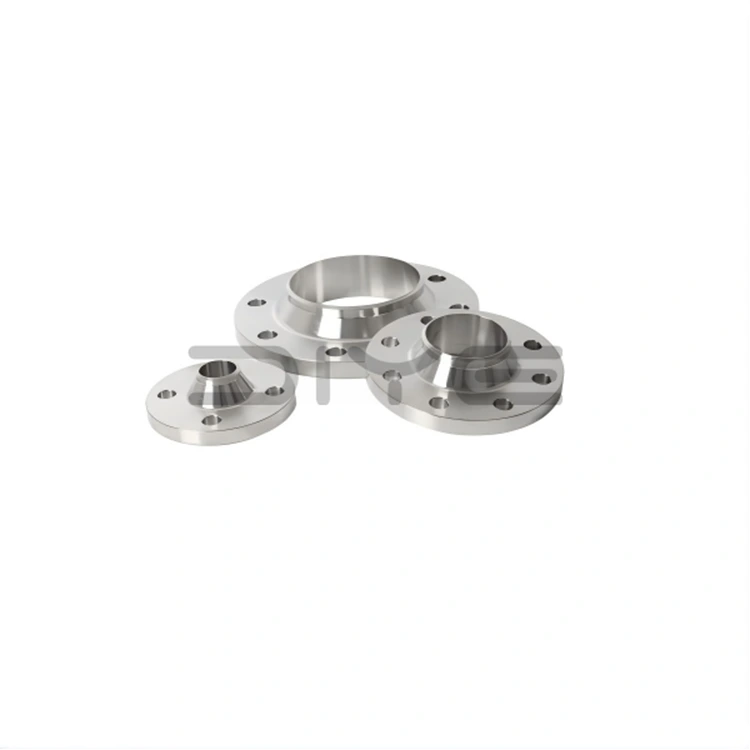

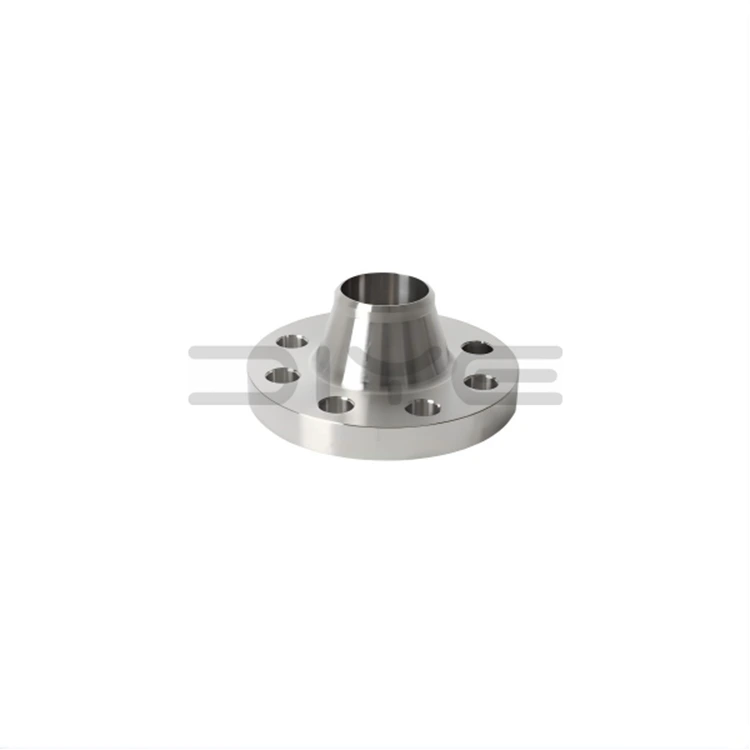

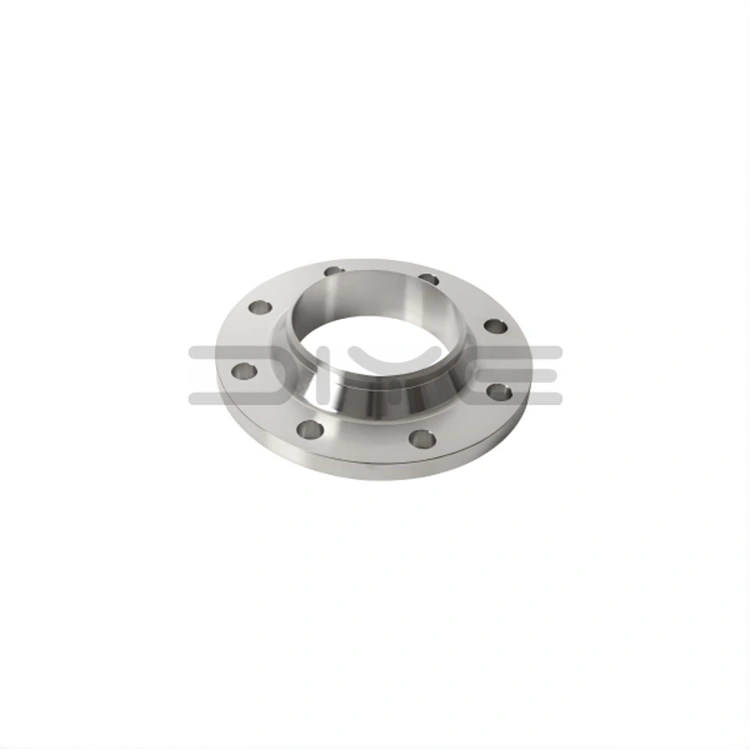

ANSI B16.5 suvirinimo kaklelio flanšas

Kiekvienas „pasidaryk pats“ VOŽTUVAS ANSI B16.5 suvirinimo kaklelio flanšas yra kruopščiai išbandomas, įskaitant matmenų patikrinimą, medžiagų patikrą, ultragarsinį bandymą ir slėgio bandymą, užtikrinant visišką atitiktį ANSI B16.5 ir tarptautiniams kokybės standartams. Mūsų vertikaliai integruotas gamybos procesas nuo žaliavų iki gatavų gaminių garantuoja pastovią produktų kokybę, atsekamumą ir patikimą veikimą įvairiose svarbiose srityse.

Dizainas ir struktūra

1. Standartų laikymasis: Visiškai atitinka ANSI/ASME B16.5 standartus, apimančius slėgį nuo 150 iki 2500 ir vardinį skersmenį (NPS) nuo 1/2 colio iki 24 colių, su didelio skersmens pasirinktinio dizaino palaikymu.

2. Integruota kaltinė konstrukcija: ANSI B16.5 suvirinimo kaklelio flanšai pasižymi ilgu, smailėjančiu, aukštu kaklu ir sklandžiu pereinamuoju lanku, nukalti iš aukštos kokybės amerikietiškų standartinių medžiagų, įskaitant A105 anglinį plieną, F304/F316L nerūdijantį plieną ir legiruotą plieną.

3. Tikslaus sandarinimo paviršiai: standartinis pakeltas paviršius (RF), žiedo jungties paviršius (RJ) ir paviršius grubus paviršius (MFM) apdirbami naudojant CNC apdirbimą, kad būtų užtikrintas sandarus tarpiklio prigludimas ir nesandarumas.

4. Sandarinio suvirinimo jungtis: Sukurta visiškai įsiskverbti į vamzdynus, užtikrinant sklandų įtempių perdavimą ir pašalinant įtempių koncentraciją stebulės apačioje.

Pagrindiniai privalumai

1. Išskirtinis atsparumas temperatūrai ir slėgiui: specialiai sukurtas atlaikyti stiprų šiluminį ciklą, aukštą slėgį, vibraciją ir šiluminį šliaužimą, tinka reikliausioms darbo aplinkoms.

2. Nuolat stabilus sandarinimas: tvirtos suvirintos jungtys ir tiksliai apdirbti sandarinimo paviršiai užtikrina nuolatinį, priežiūros nereikalaujantį sandarumą, itin svarbų pavojingose ​​ir toksiškose terpėse.

3. Puikus struktūrinis tvirtumas: ANSI B16.5 suvirinimo kaklelio flanšų su aukštu kaklu konstrukcija užtikrina puikų tvirtumą, atsparumą deformacijai ir atsparumą nuovargiui, užtikrinant ilgą tarnavimo laiką esant ciklinei apkrovai.

4. Patikrinama ir patikima: pilnai įsiskverbiančios suvirinimo siūlės leidžia atlikti neardomuosius bandymus (NDT), užtikrinant, kad gaminio kokybė atitiktų griežtus pramonės standartus.

5. Išsamios specifikacijos ir stabilus tiekimas: vidinė gamyba užtikrina pakankamą atsargų kiekį, pristatymą laiku ir galimybę teikti ekonomiškus produktus pasauliniams klientams.

Pramoniniai pritaikymai

DIYE VOŽTUVAS ANSI B16.5 suvirinimo kaklelio flanšai yra pageidaujamas standartinis produktas šiais pagrindiniais taikymo atvejais:

1. Naftos ir dujų pramonė: vamzdynai, naftos perdirbimo gamyklos ir jūrinės platformos.

2. Chemijos pramonė: aukštos temperatūros, aukšto slėgio ir korozinės terpės sistemos.

3. Energijos gamybos pramonė: garo vamzdynai, katilų kilpos ir elektrinių pagalbinės sistemos.

4. Slėginiai indai: saugojimo rezervuarai, reaktoriai ir proceso įranga, kuriai reikalingas didžiausias vientisumas.

5. Itin vientisas vamzdynas: degių, sprogių ir labai toksiškų skysčių transportavimo sistemos.

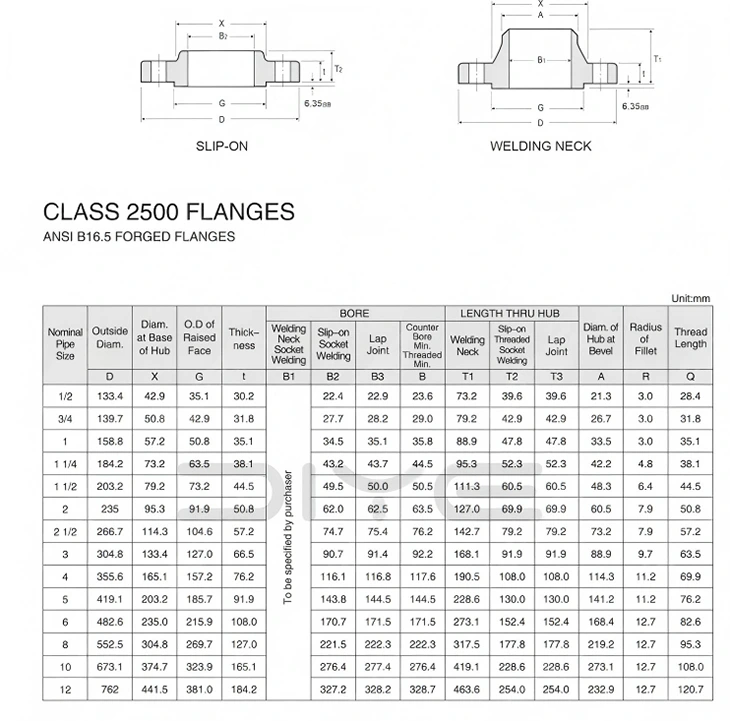

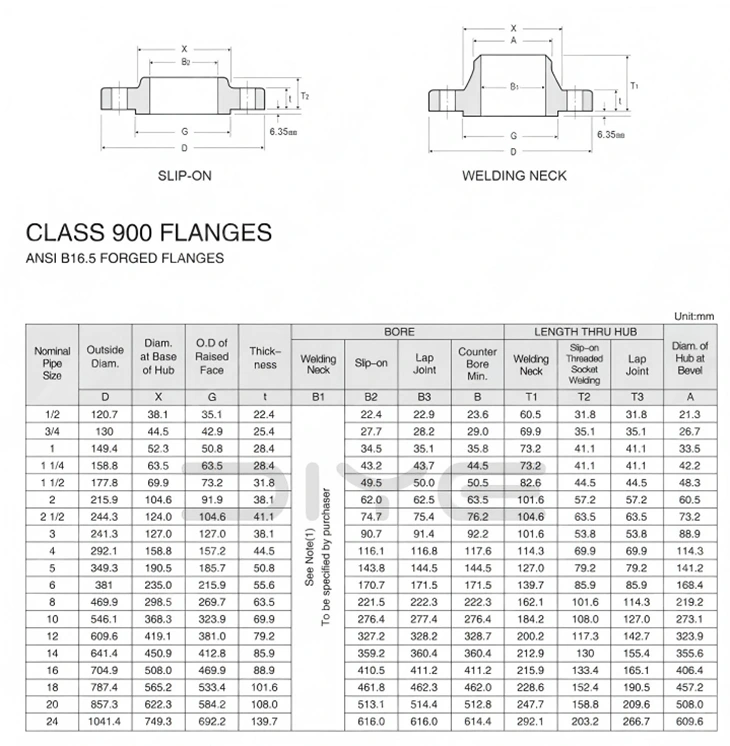

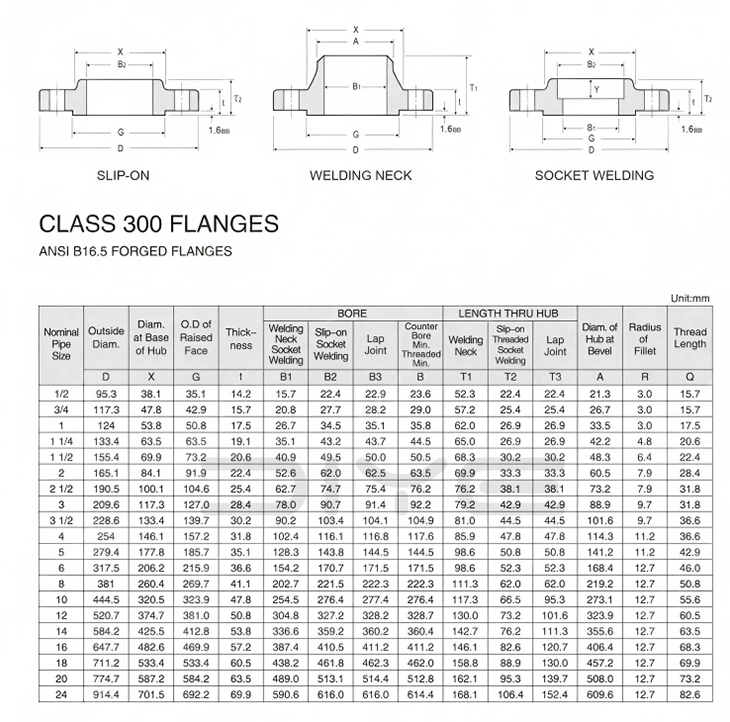

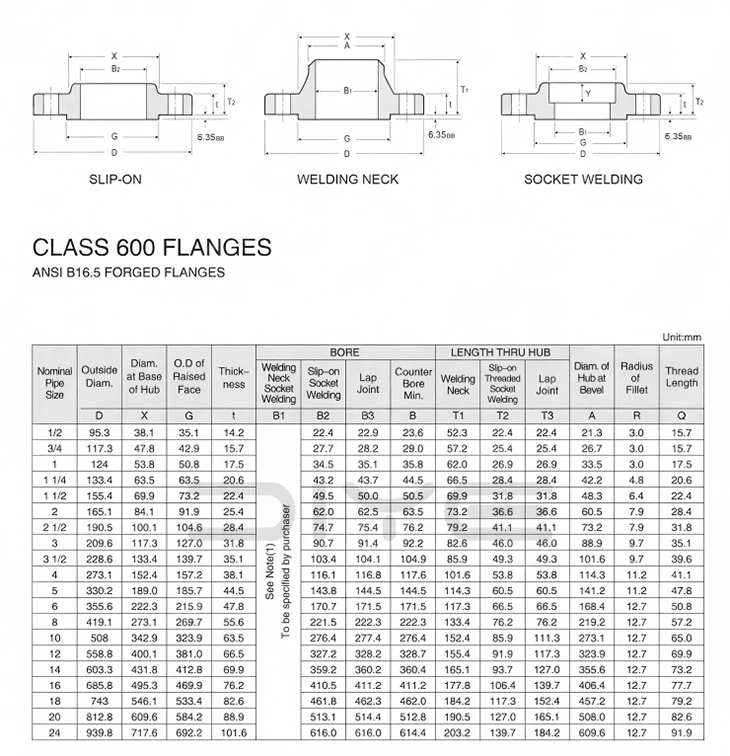

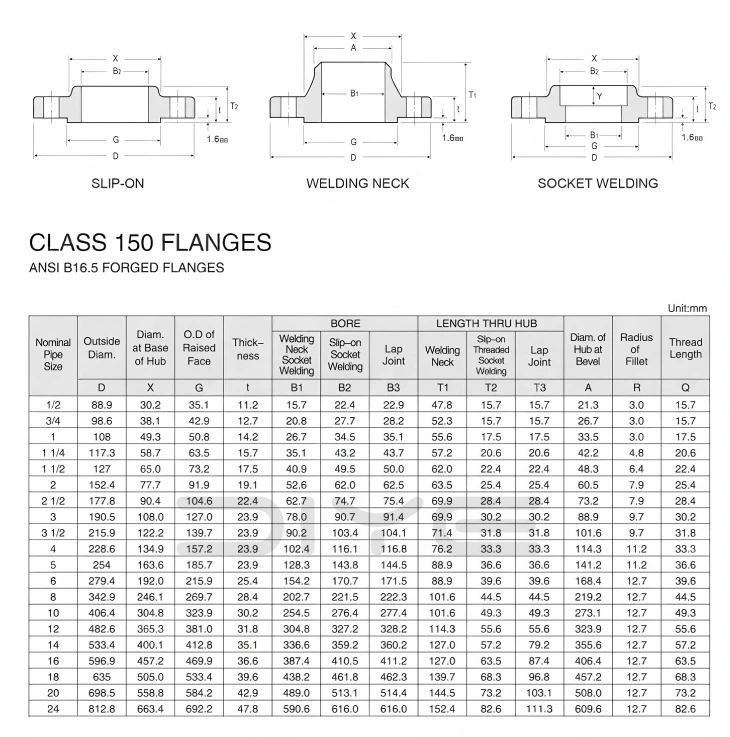

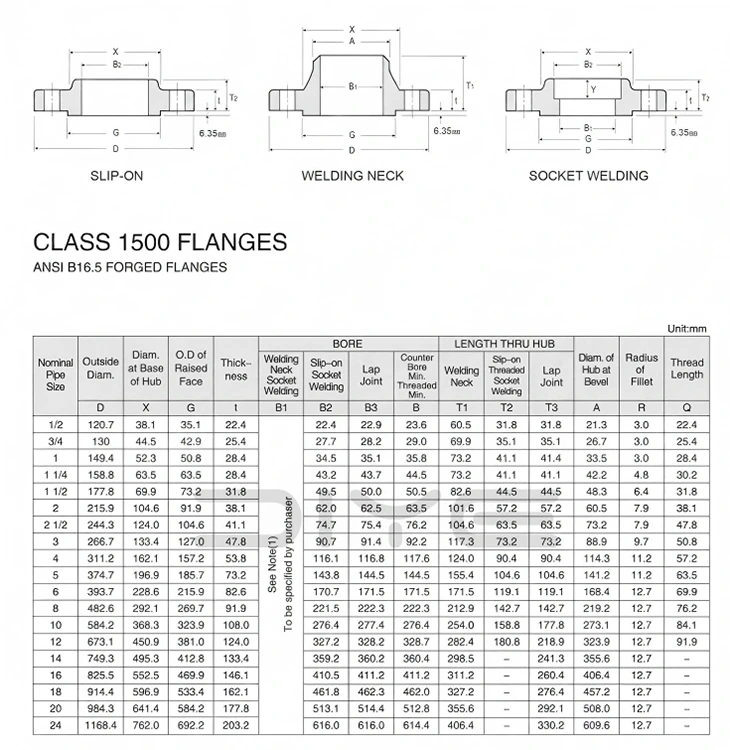

Techniniai parametrai

DUK

Kl .: Ar galima sukeisti amerikietišką standartinę flanšo klasę ir kinų standartinį PN?

A: Jų negalima tiesiogiai sukeisti. Klasė reiškia Amerikos standartinį slėgio reitingą, kuris skiriasi nuo PN vardinio slėgio sistemos. Išorinis skersmuo, varžtų skylės ir sandarinimo paviršiaus matmenys nesutampa, juos maišyti ir jungti griežtai draudžiama.

K: Kas yra NPS amerikietiškuose standartiniuose flanšuose? Kaip tai atitinka DN?

A: NPS reiškia Amerikos standartinį vardinį skersmenį (coliais). Pavyzdžiui, NPS2 = DN50. Tai tik nuoroda. Diegiant ir užsakant reikia griežtai laikytis NPS + klasės, o vien DN pasikliauti negalima.

K: Kuo skiriasi WN ir SO flanšai?

A: WN kaklelio suvirinimo flanšas: Ilgo kaklo kalimas, pilnas įsiskverbimo suvirinimas, atsparus aukštai temperatūrai ir aukštam slėgiui, atsparus vibracijai, naudojamas magistraliniams vamzdynams, slėginiams indams, degioms ir sprogioms terpėms;

SO bekaklio sandūrinio suvirinimo flanšas: suvirinimas trumpu kaklu, paprastas montavimas, maža kaina, tinka tik vidutiniam ir žemam slėgiui, normaliai temperatūrai, įprastiems proceso vamzdynams.

Kl .: Kokį plieninį vamzdį reikia naudoti su amerikietiškais standartiniais flanšais?

A: Anglies plienas naudoja ASTM A106/A53 Amerikos standartinį besiūlį vamzdį; Nerūdijantis plienas naudoja ASTM A312 serijos vamzdžius.
