Sanitarinis 3 dalių drugelio vožtuvas

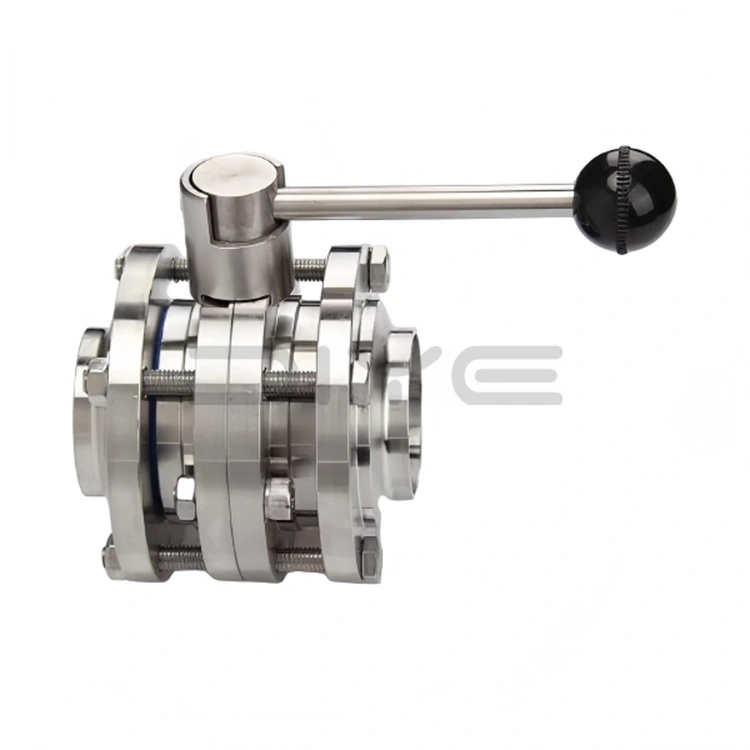

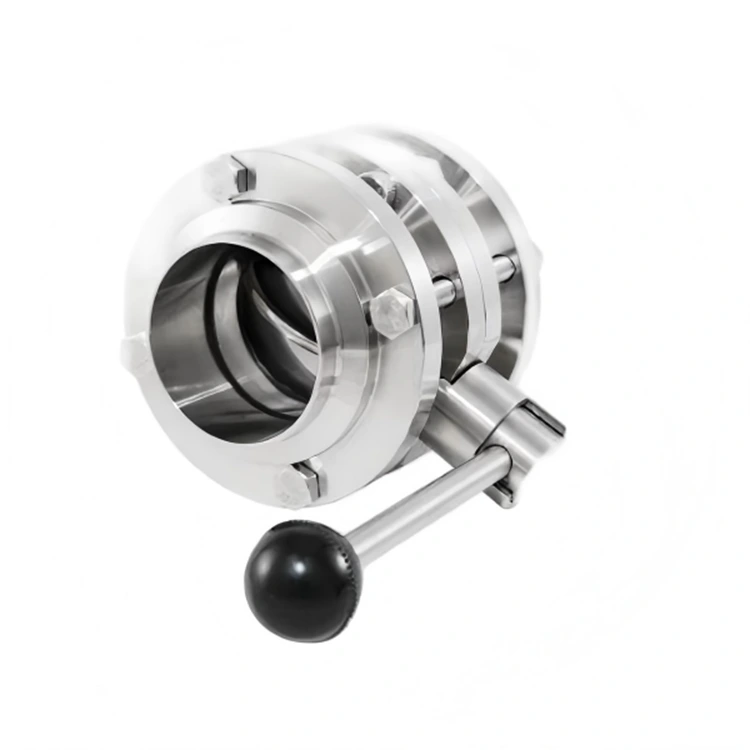

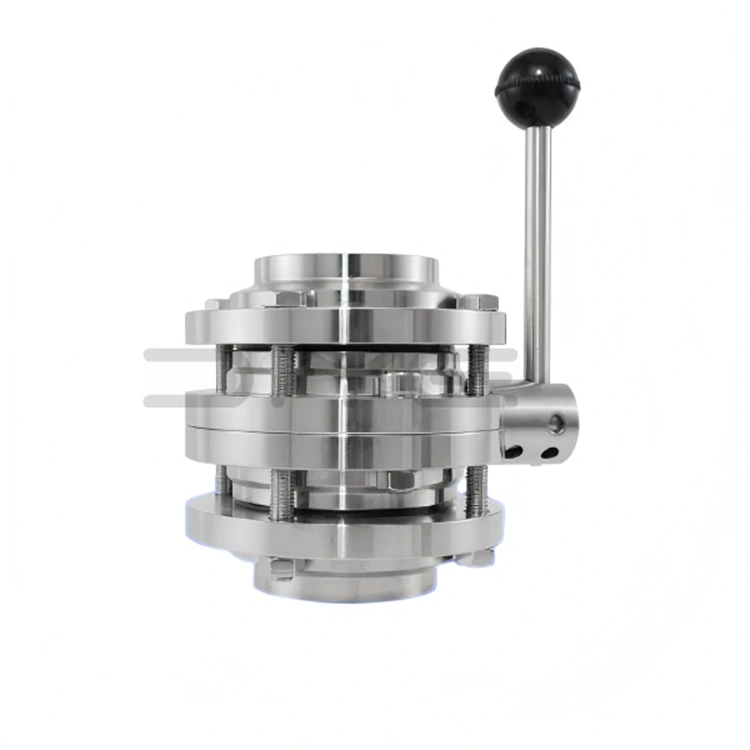

Sanitarinis 3 dalių drugelio vožtuvas turi klasikinę padalintą trijų dalių struktūrą, kurią sudaro centrinis vožtuvo korpusas, du jungiamieji flanšai arba spaustukai iš abiejų pusių ir vidinis vožtuvo diskas, kotas ir sandarikliai. Lyginant su integruotais peteliškiniais vožtuvais, didžiausias jo privalumas – visiškas išmontavimas. Priežiūrai ir valymui nereikia išardyti viso vamzdyno; paprasčiausiai atlaisvinus spaustukus arba varžtus abiejuose galuose galima kruopščiai išvalyti, dezinfekuoti ir pakeisti pažeidžiamas dalis, o tai žymiai sumažina prastovos laiką ir priežiūros išlaidas.

Tikslios gamybos ir higienos standartai

Sanitariniame 3 dalių drugelio vožtuve naudojama didelio tikslumo CNC apdirbimo technologija, naudojant aukščiausios kokybės SUS304 (1.4301) arba SUS316L (1.4404) nerūdijantį plieną, o apdirbimo tolerancijos valdomos ±0.01 mm. Tiek vidinis, tiek išorinis paviršiai yra poliruoti veidrodiniu būdu, vidinės sienos šiurkštumas Ra≤0,4μm (jei reikia, tikslumas gali būti padidintas), pašalinant sanitarinius negyvus kampus. Jis atitinka GMP ir EHEDG standartus ir palaiko CIP internetinį valymą bei SIP aukštos temperatūros sterilizavimą garais.

Aukščiausios medžiagos ir sandarinimo efektyvumas

1. Vožtuvo korpuso/disko medžiaga: SUS304 arba SUS316L nerūdijantis plienas, atsparus korozijai ir patvarus.

2. Sandarinimo medžiaga: FDA sertifikuotas maistinis EPDM, silikonas (SI) arba PTFE, tiksliai apdirbtas, kad sandarinimas būtų tobulas.

3. Sandarinimo įvertinimas: VI klasė, dvikryptis nulinis nuotėkis, pašalinantis terpės nuotėkį ir kryžminį užteršimą.

4. Paviršiaus apdorojimas: elektrolitinis poliravimas arba mechaninis poliravimas, Ra≤0,8μm (iki Ra≤0,4μm), lengvai valomas ir be likučių.

Techniniai parametrai ir pritaikymo paslaugos

1. Nominalus skersmuo: DN10～DN150 (1/2"～6")

2. Nominalus slėgis: PN10/16 (1,0/1,6 MPa)

3. Darbinė temperatūra: -30℃～+150℃ (priklausomai nuo sandarinimo medžiagos)

4. Veikimo būdas: Rankinė kelių padėčių rankena (90° pasukimas atidarymui ir uždarymui, reguliuojamas srautas); pasirenkama pneumatinė / elektrinė pavara automatiniam valdymui

5. Sujungimo būdas: spaustukas, flanšas, sriegis (pritaikomas)

6. Standartai: atitinka 3A, DIN, SMS, ISO, IDF, GB/T 2238

Kokybės užtikrinimas

Kaip patikimas sanitarinių 3 dalių drugelių vožtuvų gamintojas Kinijoje, „DIYE VALVE“ griežtai kontroliuoja visą gamybos procesą: atvežus žaliavas atliekama spektrinė analizė, o galutiniams produktams prieš išeinant iš sandėlio atliekamas slėgio, sandarinimo ir švaros bandymas, kad būtų užtikrintas stabilus ir patikimas gaminio veikimas.

Individualūs sprendimai

Siūlome pritaikytas paslaugas, apimančias nestandartinius dydžius, specialų poliravimo tikslumą ir pritaikytus prijungimo būdus. Mūsų inžinierių komanda derins klientų poreikius, kad pateiktų individualizuotus sprendimus, atitinkančius tarptautinius standartus.

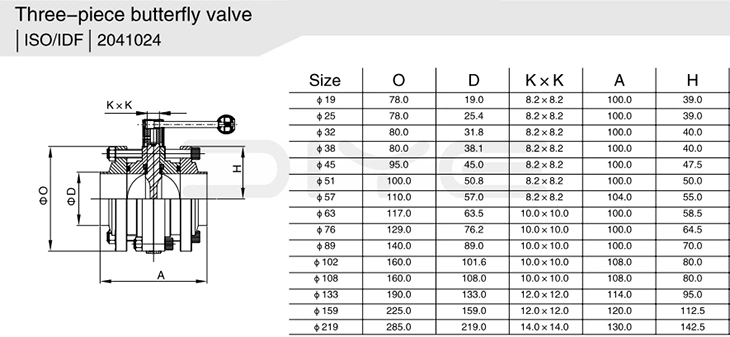

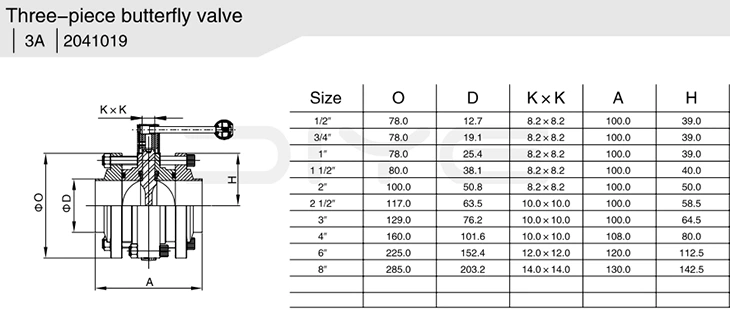

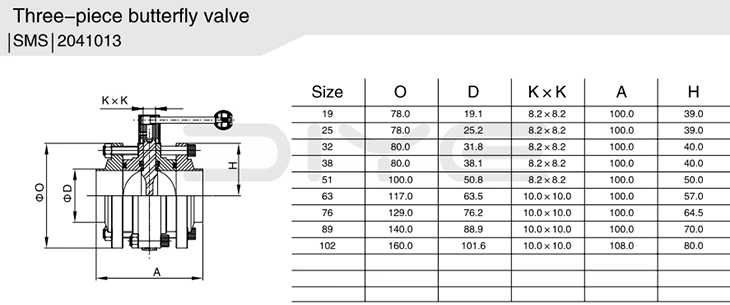

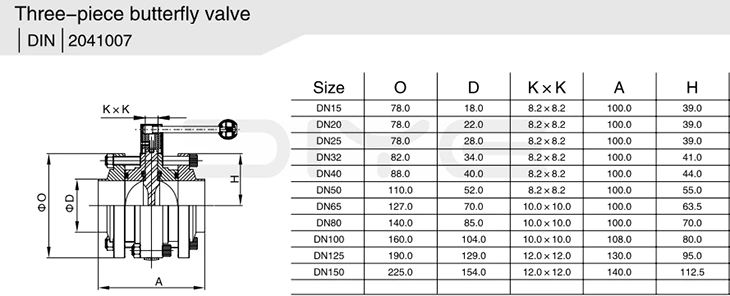

Techniniai parametrai
