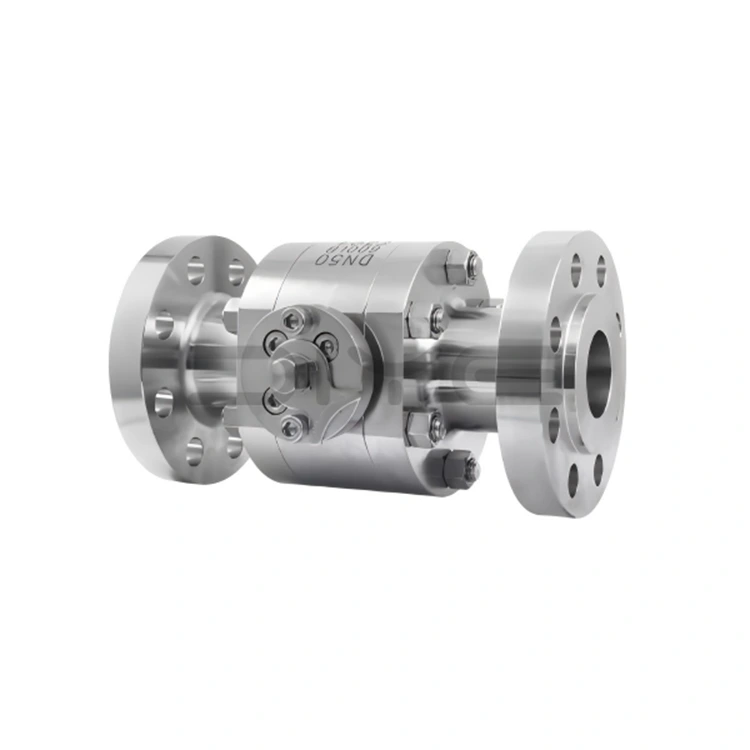

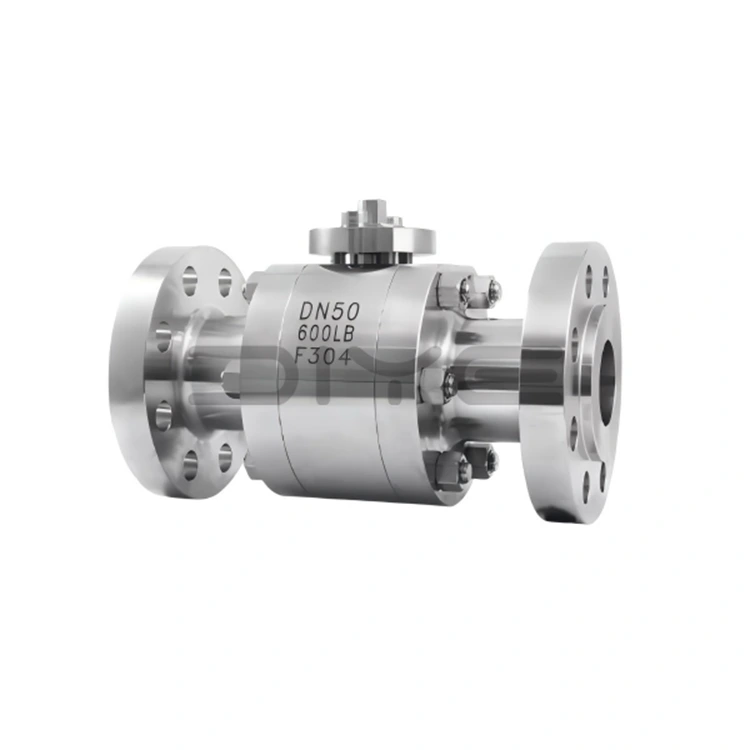

Kaltinio plieno aukšto slėgio flanšinis rutulinis vožtuvas

„DIYE VALVE“ kaltinio plieno aukšto slėgio flanšinių rutulinių vožtuvų serija yra suprojektuota, pagaminta ir išbandyta griežtai laikantis daugelio vietinių ir tarptautinių standartų, siekiant užtikrinti, kad gaminio veikimas atitiktų pasaulinius inžinerinius poreikius.

- Projektavimo ir gamybos standartai: GB/T 12237, API 608, ISO 17292, EN 1983:2013

- Flanšinių jungčių standartai: JB/T79.1~79.4, ANSI B16.5, GB/T 9113

- Struktūriniai ilgio standartai: ASME B16.10

- Testavimo standartai: GB/T 13927, ISO 5208

Standartiniai vardiniai skersmenys: DN10~DN300 (1/4"~12"), slėgio rodikliai: 150 klasė ~ 600 klasė (PN10~PN100); Galimos individualios aukšto slėgio nestandartinės specifikacijos, tokios kaip 2500LB ir PN400, o vardinius skersmenis galima reguliuoti pagal kliento brėžinius, kad jie atitiktų skirtingus aukšto slėgio vamzdynų reikalavimus.

Pagrindiniai produkto pranašumai

1. Aukštos kokybės kaltinės medžiagos, stabilus veikimas

Pagrindinė kaltinio plieno aukšto slėgio flanšinio rutulinio vožtuvo medžiaga yra aukštos kokybės kaltas plienas, tinkantis įvairioms atšiaurioms darbo sąlygoms, konkrečiai:

- Anglies plieno kaltiniai (WCB/A216-WCB): Didelis konstrukcinis tvirtumas, tinkamas įprastoms korozinėms aukšto slėgio sąlygoms (pvz., įprastiems pramoniniams naftos ir dujotiekiams).

- Nerūdijančio plieno kaltiniai (F304/F316L): 304 medžiaga yra atspari švelniai korozijai, tinka bendrai aukšto slėgio chemijos, vandens valymo ir kitoms sąlygoms; 316L medžiaga, į kurią pridėta molibdeno, žymiai pagerina atsparumą korozijai ir atsparumą oksidacijai, tinka labai korozinėms aplinkoms, tokioms kaip rūgštys, šarmai, sieros turinčios terpės ir jūros vanduo. Jo tarnavimo laikas aukšto slėgio korozinėmis sąlygomis yra 3–5 kartus didesnis nei įprastų anglinio plieno rutulinių vožtuvų.

- Specialūs plieno kaltiniai (pvz., 35CrMoA): pritaikyti ypač aukštam slėgiui ir ypatingoms darbo sąlygoms, užtikrinant patikimą medžiagų atramą.

2. Didelio našumo priedai, saugūs ir patvarūs

Visi kaltinio plieno aukšto slėgio flanšinio rutulinio vožtuvo priedai yra pagaminti iš aukšto slėgio specializuotų medžiagų, užtikrinančių bendrą vožtuvo stabilumą ir saugumą:

- Vožtuvo kotas: pagamintas iš dilimui ir korozijai atsparių kaltinių, tokių kaip 2Cr13/A246-416, su nitriduotu paviršiumi, pasižyminčiu puikiu sukimo stiprumu. Apatinė konstrukcija su galinio sandariklio konstrukcija neleidžia nukristi vožtuvo kotui ir nuo terpės nutekėjimo.

- Varžtai: naudokite 35CrMoA/A193-B7 aukšto slėgio specializuotus varžtus, pasižyminčius dideliu tvirtumu ir atsparumu atsipalaidavimui, tinkančius aukšto slėgio sąlygomis.

- Sandarikliai: pagaminti iš aukšto slėgio specializuotų medžiagų, tokių kaip PTFE, PPL ir fluoro guma. Kai kuriuose modeliuose naudojama triguba metalinio kieto sandariklio + elastingo pagalbinio sandariklio struktūra, kur kuo didesnis slėgis, tuo sandaresnis sandariklis, pasiekiamas dvikryptis nulinis nuotėkis ir atitinka API 6D „nulinio nuotėkio“ standartą.

3. Mokslinė struktūra, platus pritaikomumas

Pritaikius tikslines konstrukcines konstrukcijas, pagrįstas eksploatavimo sąlygomis, kaltinio plieno aukšto slėgio flanšinis rutulinis vožtuvas tinka įvairiems scenarijams:

- Plūduriuojanti rutulinė konstrukcija: tinka mažo skersmens vožtuvams, veikiant vidutiniu slėgiu, kad būtų užtikrintas sandarus rutulio ir vožtuvo lizdo prigludimas. Paprasta konstrukcija, patikimas sandarinimas.

- Fiksuota rutulinė struktūra: tinka didelio skersmens vožtuvams. Rutulys palaikomas viršutinio ir apatinio velenų, neleidžiančių poslinkiui atidarymo ir uždarymo metu, sumažina darbinį sukimo momentą, tinka dažnai naudoti esant aukštam slėgiui ir mažina vožtuvo koto susidėvėjimą.

- Antistatinis ir ugniai atsparus dizainas: kai kuriuose modeliuose įrengtas. Antistatinė konstrukcija apsaugo nuo statinių kibirkščių, o ugniai atspari konstrukcija leidžia laikinai užsandarinti per metalo ir metalo kontaktą po to, kai sandarikliai perdega, tinka degioms ir sprogioms aukšto slėgio sąlygomis.

Mūsų įsipareigojimas

Kaip profesionalus gamintojas ir tiekėjas Kinijoje, DIYE VALVE laikosi filosofijos „Pirmiausia kokybė, aukščiausias klientas“. Mūsų gamykloje yra visa gamybos ir testavimo sistema, griežta viso proceso kontrolė, siekiant užtikrinti produkto kokybę. Taip pat teikiame profesionalią techninę pagalbą ir aptarnavimą po pardavimo, užmezgėme ilgalaikius ir stabilius bendradarbiavimo ryšius su pasauliniais partneriais.

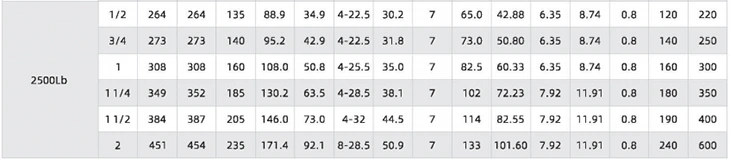

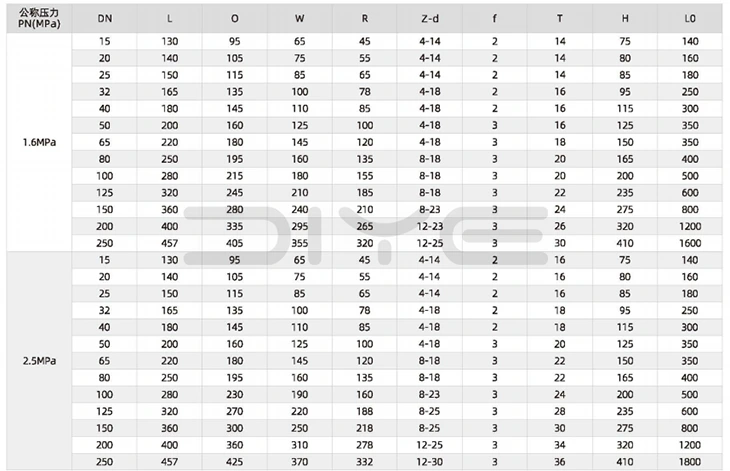

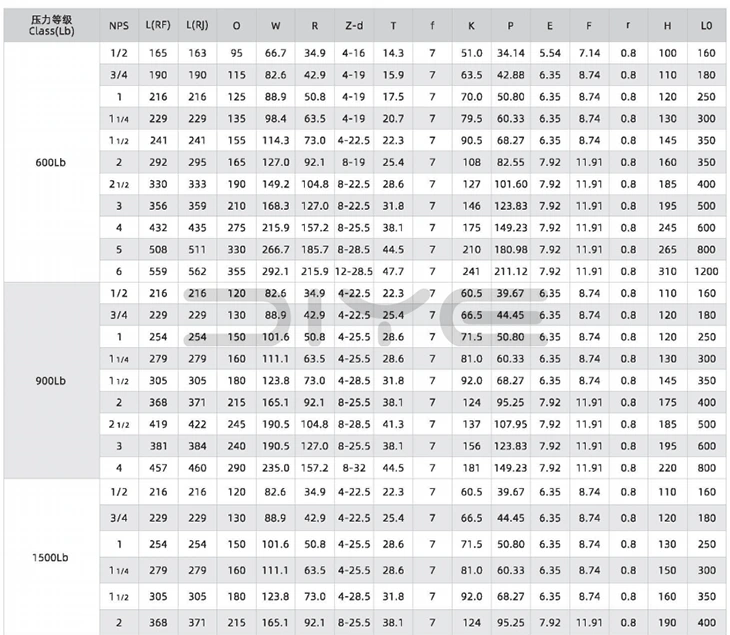

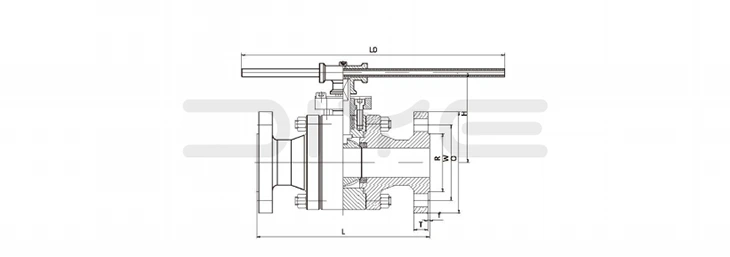

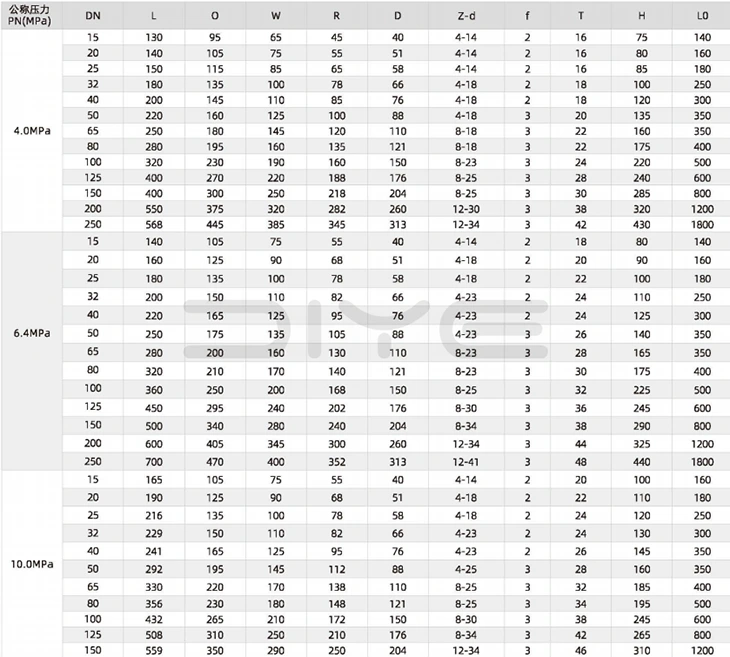

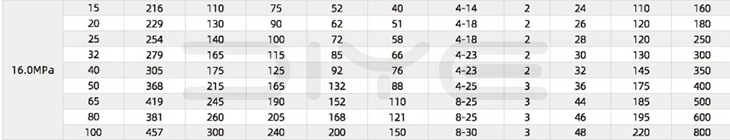

Techniniai parametrai

DUK

K: Ar kaltinio plieno aukšto slėgio flanšinis rutulinis vožtuvas gali pasiekti nulinį nuotėkį esant aukštam slėgiui?

A: Jis turi dvigubą sandarinimo konstrukciją, tinkančią aukšto slėgio darbo sąlygoms: ① Pagrindinis sandarinimas: Jame yra įterptos elastinės vožtuvo lizdo (PTFE / PPL / fluoro gumos) ir metalinio kieto sandariklio derinys su O žiedu už vožtuvo lizdo. Kuo didesnis vidutinis slėgis, tuo vožtuvo lizdas tvirčiau suspaudžia rutulį, todėl pasiekiamas dvikryptis nulinis nuotėkis ir atitinka API 6D „nulinio nuotėkio“ standartą; ② Vožtuvo koto sandarinimas: jame yra apačioje montuojamas vožtuvo kotas + galinio sandariklio konstrukcija + daugiasluoksnis sandariklio sandariklis. Tarpiklis pagamintas iš aukšto slėgio specialaus lankstaus grafito arba PTFE, kad būtų išvengta terpės nuotėkio vožtuvo koje ir išvengta vožtuvo koto sukimosi ir atsiskyrimo esant aukštam slėgiui; ③ Antistatinis / ugniai atsparus dizainas: kai kuriuose modeliuose yra įmontuotos antistatinės spyruoklės. Kai sandariklis sudeginamas, laikinas sandarinimas gali būti pasiektas per metalo ir metalo kontaktą, tinkamas darbo sąlygomis su degiomis ir sprogiomis medžiagomis.

Kl .: Kuo skiriasi kaltinio plieno aukšto slėgio flanšinio rutulinio vožtuvo slankioji rutulinė ir fiksuota rutulinė konstrukcija? Kaip išsirinkti pagal kalibrą?

A: ① Plaukiojančio rutulio konstrukcija: dažniausiai naudojama mažo kalibro (DN10–DN50), rutulys neturi fiksuotos atramos, o sandarinimas pasiekiamas prispaudžiant rutulį prie vienpusio vožtuvo lizdo per vidutinį slėgį. Jis turi paprastą struktūrą, mažą atidarymo ir uždarymo sukimo momentą ir mažą kainą, tinka įprastoms aukšto slėgio ir mažo srauto darbo sąlygoms; ② Fiksuota rutulio struktūra: dažniausiai naudojama dideliems kalibrams (DN65 ~ DN300), rutulys yra stacionariai paremtas viršutiniais ir apatiniais vožtuvų kotais, be poslinkio atidarymo ir uždarymo metu, stiprus slėgio guolio stabilumas, tinkamas aukšto slėgio, didelio srauto ir dažno veikimo darbo sąlygoms, kurios gali veiksmingai sumažinti vožtuvo susidėvėjimo ir deformacijos riziką. „Diye“ gali pritaikyti plūduriuojančias arba fiksuotas rutulio konstrukcijas pagal klientų poreikius ir darbo sąlygas.

Kl .: Kokios yra pagrindinės atsargumo priemonės montuojant kaltinio plieno aukšto slėgio flanšinį rutulinį vožtuvą aukšto slėgio darbo sąlygomis?

A: ① Flanšinė jungtis: Varžtai turi būti aukšto slėgio specialūs varžtai, tokie kaip 35CrMoA/A193-B7, ir turi būti taikomas „įstrižainės vienodo ir laipsniško priveržimo“ principas, kad būtų išvengta vožtuvo korpuso įtrūkimų dėl netolygios jėgos, o sukimo momentas turi atitikti standartines taisykles; ② Vidutinio srauto kryptis: patikrinkite, ar vožtuvo korpuso srauto krypties žyma atitinka terpės srauto kryptį; nėra jokių apribojimų srauto krypčiai pilno angos rutulinių vožtuvų srautui; ③ Montavimo aplinka: Venkite saulės spindulių ir lietaus lauke ir prieš montuodami nuvalykite vamzdyno nešvarumus, kad rutulio šerdis neužsikimštų; ④ Slėgio bandymo priėmimas: sumontavus turi būti atliktas slėgio bandymas vietoje. Vandens slėgio bandymo slėgis yra 1,5 karto didesnis už vardinį slėgį, o oro slėgio bandymo slėgis yra 1,1 karto didesnis už vardinį slėgį. Jis gali būti pradėtas naudoti tik tada, kai nėra nuotėkio.
