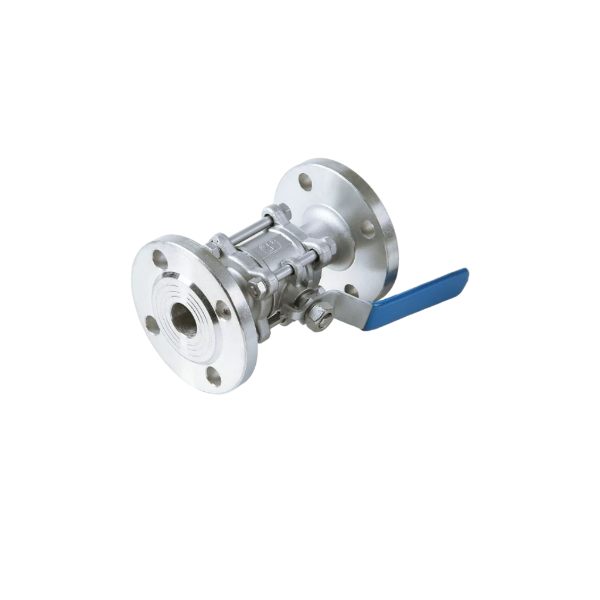

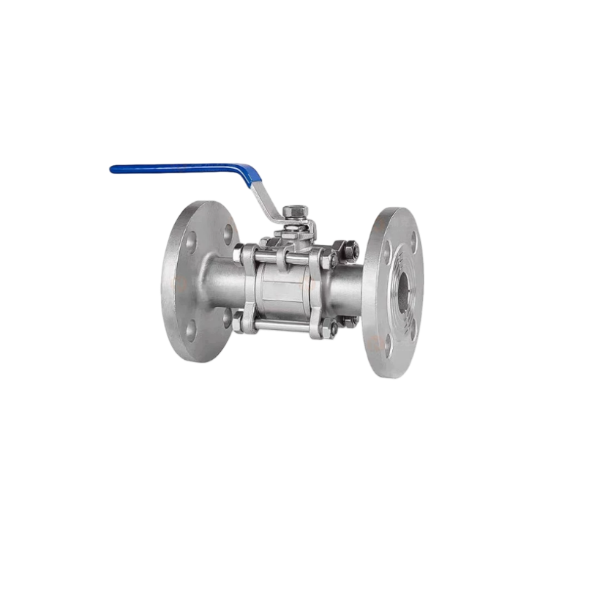

Nerūdijančio plieno 3 vnt flanšinis rutulinis vožtuvas

Produkto pristatymas

3 dalių nerūdijančio plieno flanšinis rutulinis vožtuvas turi kaltinį SS304/SS316L korpusą su CNC apdirbimu. Flanšiniai galai leidžia lengvai montuoti su pramoniniais vamzdynais. Šis pilno angos vožtuvas, aprūpintas apsaugančiu nuo išsipūtimo kotu ir PTFE lizdo sandarikliu, sumažina vidutinio slėgio nuostolius. Jame yra ISO5211 standarto tvirtinimo padėklas, kurį galima valdyti rankiniu būdu, arba su pneumatinėmis ir elektrinėmis pavaromis nuotoliniam automatiniam valdymui. Plačiai eksportuojamas skysčių uždarymui chemijos, vandens valymo, naftos ir dujų bei maisto perdirbimo vamzdynų sistemose.

Darbo principas

3 dalių flanšinis rutulinis vožtuvas valdo skysčio srautą 90° sukdamas rutulį aplink koto ašį. Ant rutulio apdirbama kiaurymė. Kai anga sutampa su vamzdyno kryptimi, skystis teka laisvai. Pasukus 90 laipsnių, kieta rutulio pusė prisispaudžia prie sėdynės, kad užblokuotų srautą. Padalintas trijų dalių korpusas apima rutulį ir sandarinimo dalis. Kotas varo rutulio sukimąsi. Tvirtas rutulio ir lizdo kontaktas sukuria hermetišką sandarumą, kad būtų galima atidaryti arba išjungti dujotiekio terpę.

Privalumai

1.Padalinta trijų dalių konstrukcija leidžia atlikti tiesioginį patikrinimą ir sandariklio pakeitimą neatimant viso vožtuvo nuo vamzdyno, todėl labai sumažėja priežiūros sąnaudos.

2.Flanšinė jungtis užtikrina aukštą slėgį ir stabilią vamzdžio jungtį; išmontuojant vamzdyną vožtuvas lieka fiksuotas.

3.Kaltas nerūdijančio plieno korpusas užtikrina puikų atsparumą korozijai ir pailgina korozinių medžiagų tarnavimo laiką.

4.Pilna angos konstrukcija sumažina srauto pasipriešinimą ir neleidžia kauptis nuosėdoms.

5.Patikimas sandarinimo efektyvumas ir mažas darbinis sukimo momentas; suderinamas su automatinėmis nuotolinio valdymo pavaromis.

6.Modulinė struktūra užtikrina gerą atsarginių dalių pakeičiamumą, atitinkančią sertifikavimo reikalavimus užsienio eksporto projektams.

Techniniai parametrai

DUK

1 klausimas: kokios medžiagos galimos šiam 3 dalių flanšiniam rutuliniam vožtuvui?

A: Standartinė korpuso medžiaga yra SS304 ir SS316L nerūdijantis plienas. Rutulys ir kotas taip pat iš nerūdijančio plieno. Standartiškai sėdynės medžiaga yra PTFE; PFA yra neprivalomas atšiauriomis korozinėmis darbo sąlygomis.

2 klausimas: kokiame slėgio ir temperatūros diapazone gali veikti vožtuvas?

A: Darbinis slėgis: PN16 / PN25 / Class150 / Class300 neprivalomas. PTFE sėdynė leidžia dirbti nuo -20 ℃ iki 180 ℃. Tikrasis diapazonas priklauso nuo terpės ir sandariklio pasirinkimo.

3 klausimas: ar vožtuve gali būti sumontuotos pneumatinės arba elektrinės pavaros?

A: Taip. Jis pagamintas naudojant ISO5211 standarto montavimo platformą. Rankinė rankena gali būti pakeista pneumatine pavara (vieno veikimo / dvigubo veikimo) arba elektrine pavara nuotoliniam automatiniam valdymui.
