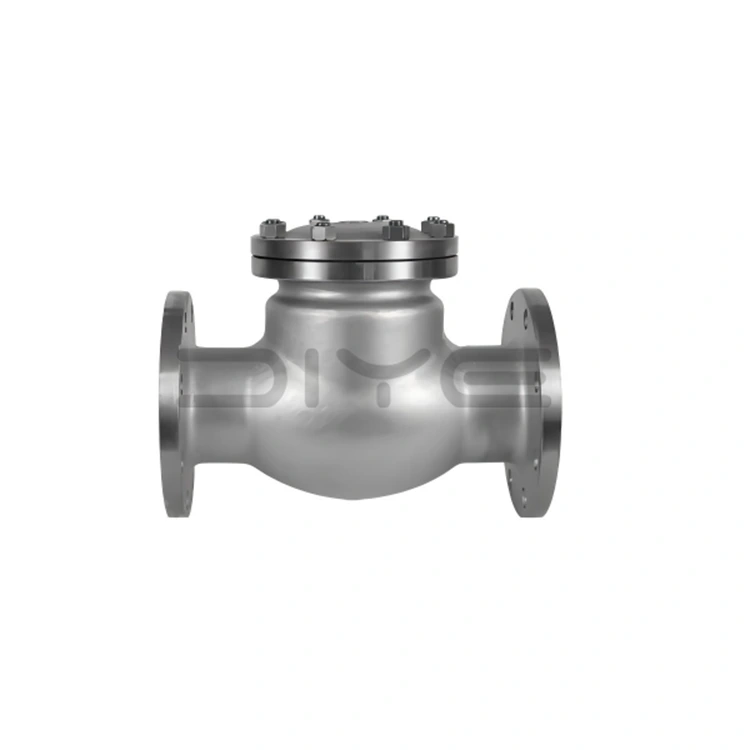

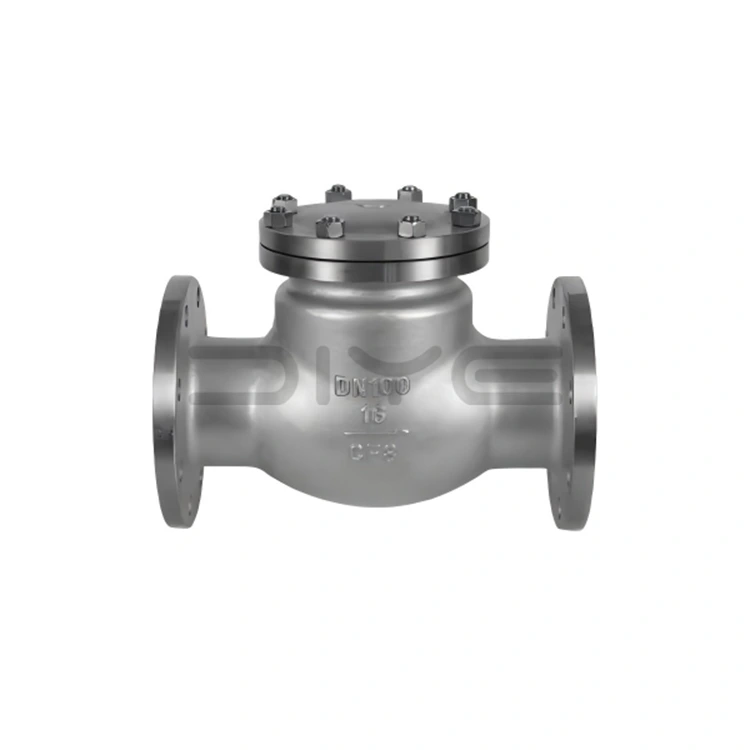

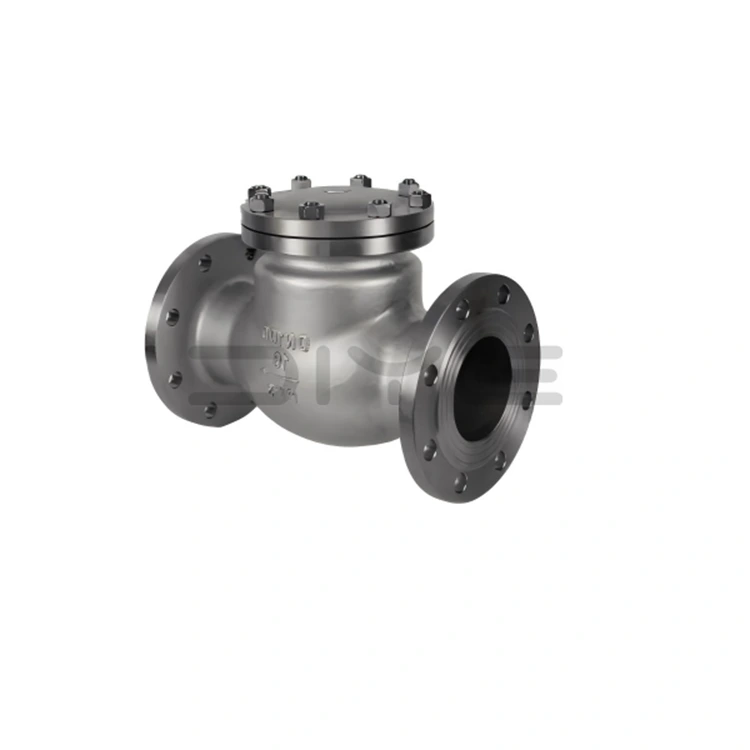

Atbuliniai vožtuvai su DIN pasukamais flanšais

„Pasidaryk pats“ DIN atbuliniai vožtuvai su svyruojančiais flanšais yra tiksliai suprojektuoti automatiniai vožtuvai, visiškai atitinkantys pagrindinius Vokietijos standartus, įskaitant DIN 3356, DIN 3202 ir DIN EN 1092-1. Vožtuvai veikia autonomiškai, priklausomai nuo terpės slėgio, nereikalaujant jokių išorinių pavarų. Jie yra patikimas, priežiūros nereikalaujantis mechanizmas, kuris apsaugo nuo katastrofiškų pasekmių dėl atgalinio srauto ir apsaugo svarbią dujotiekio infrastruktūrą.

Darbo principas ir pagrindinės funkcijos

1. Automatinis veikimas

DIN Swing Flanged Atbuliniai vožtuvai vožtuvo diskas laisvai atsidaro esant į priekį tekančios terpės slėgiui; kai sistema sustoja, sumažina slėgį arba atsiranda grįžtamojo srauto tendencija, vožtuvo diskas akimirksniu užsidaro veikiamas savo svorio ir atgalinio srauto priešslėgio.

2. Pagrindinės apsaugos funkcijos

- Atgalinio srauto prevencija: sudaro sandarų sandariklį, neleidžiantį terpei tekėti atgal.

- Vandens plaktuko mažinimas: sugeria hidraulinį smūgį, žymiai sumažindamas vamzdynų ir įrangos slėgį.

- Sistemos apsauga: apsaugo siurblius, kompresorius, slėginius indus ir šilumokaičius nuo žalos, kurią sukelia atvirkštinio slėgio smūgiai.

Dizaino ypatybės ir techniniai parametrai

1 Prisijungimo būdas ir standartai

Naudojamos DIN standarto flanšinės jungtys, supaprastinančios montavimą ir priežiūrą; konstrukcijos ilgis griežtai atitinka DIN 3202 standartą.

2 Platus pritaikymas ir universalumas

DIN atbuliniai vožtuvai su pasukamaisiais flanšais apima visą skersmenų diapazoną nuo DN15 iki DN1000; slėgio reitingai apima PN10, PN16, PN25, PN40, PN63 ir PN100, atitinkančius įvairius žemo slėgio vamzdynų tinklų ir aukšto slėgio pramoninių procesų sistemų poreikius.

3 Aukščiausia struktūra

Kruopščiai suprojektuoti srauto kanalai sumažina slėgio nuostolius; didelio tikslumo sandarinimo paviršiai užtikrina sandarų ir patikimą sandarumą net esant slėgio svyravimams ir įvairioms terpės sąlygoms.

4. Medijos suderinamumas

Tinka vandeniui, garams, naftos produktams ir įvairioms rūgštinėms, šarminėms ir ėsdinančioms terpėms.

Taikymo scenarijai ir rinkos aprėptis

Mūsų DIN atbuliniai flanšiniai atbuliniai vožtuvai yra pageidaujamas gaminys Vokietijos standartinėms vamzdynų sistemoms Europoje ir visame pasaulyje, užtikrinantis stabilų vienakryptį srauto valdymą keliose reikalaujančiose pramonės šakose, įskaitant:

1. Naftos chemijos ir chemijos perdirbimo pramonė

2. Energijos gamybos pramonė (šilumos ir branduolinė energija)

3. Metalurgija ir kasybos pramonė

4. Komunalinio vandens tiekimo ir drenažo pramonė

5. ŠVOK, dujų ir jūrų inžinerija

6. Tarptautiniai Europos standartiniai eksporto inžineriniai projektai

Gamyba ir kokybės užtikrinimas

1. Profesinė kvalifikacija ir patirtis: pasitelkus gilias pramonės žinias, „DIYE VALVE“ pasiekia masinę visų DIN atbulinio vožtuvo specifikacijų gamybą, užtikrinant stabilią ir patikimą kokybę.

2. Atitiktis autoritetingiems standartams: kiekvienam vožtuvui naudojamos vokiškos standartinės medžiagos, tikslūs kalimo procesai ir atliekami griežti slėgio bandymai.

3. Vientisumo garantija: kiekvienam užsakymui teikiame išsamias medžiagų bandymo ataskaitas (MTR) ir gamyklos slėgio bandymo duomenis, užtikriname visišką atsekamumą ir atitiktį viso proceso metu.

4.Customized Solutions: Be standartinių gaminių, mes profesionaliai teikiame pritaikytas vožtuvų paslaugas naudodami specialias medžiagas ir nestandartinius dydžius, siūlydami vieno langelio tiekimo sprendimus sudėtingiems Europos ir tarptautiniams inžineriniams projektams.

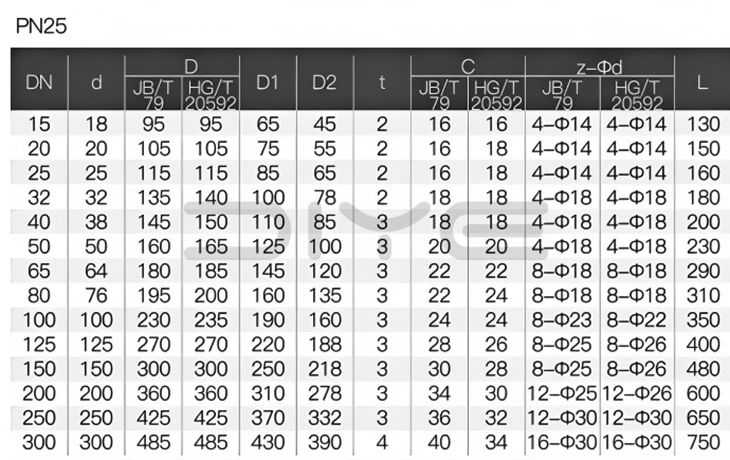

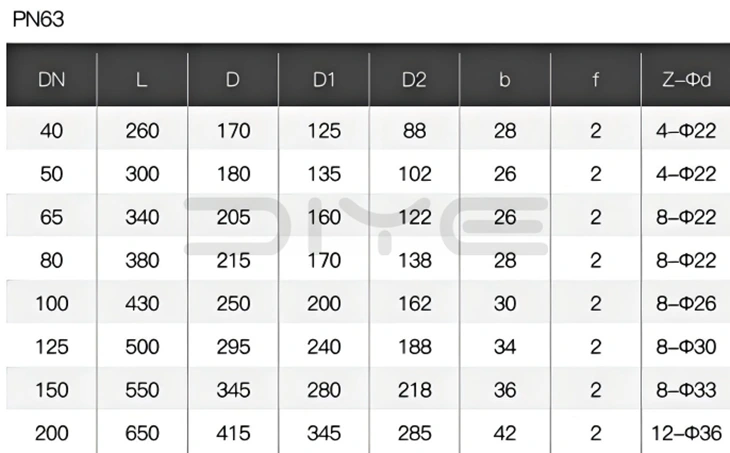

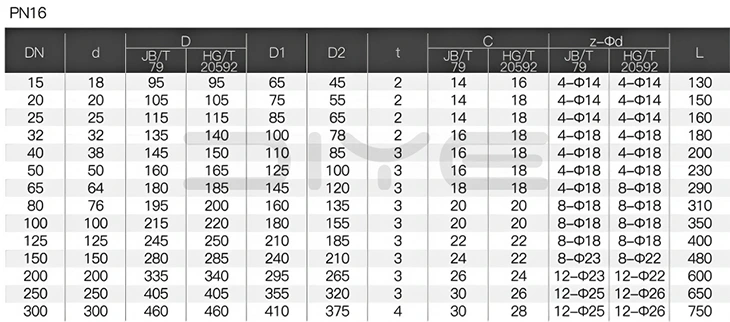

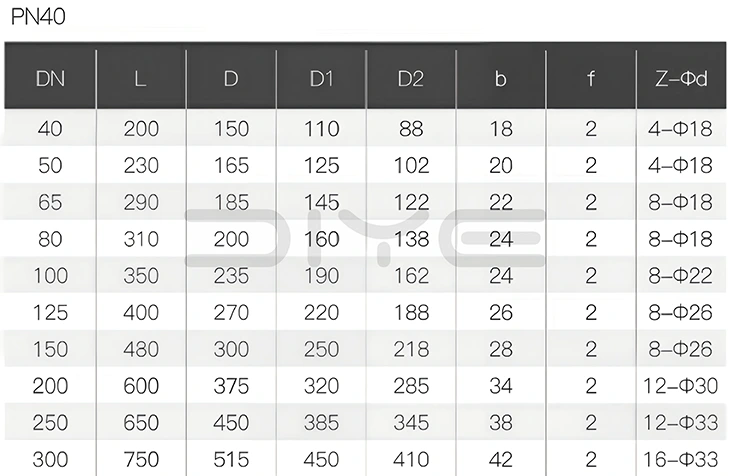

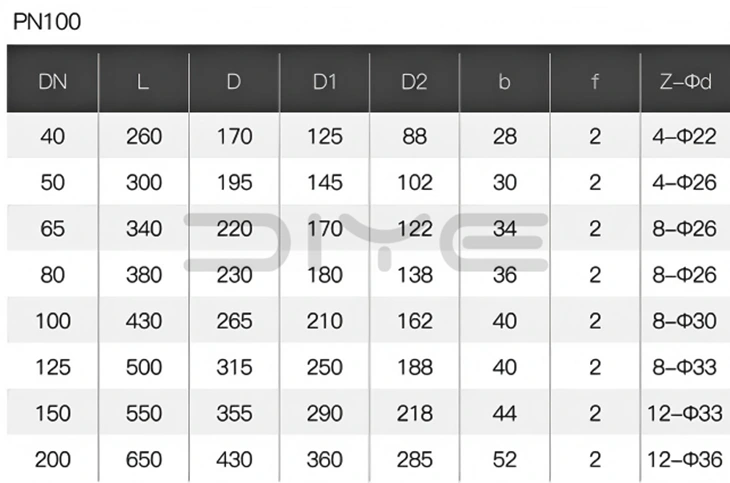

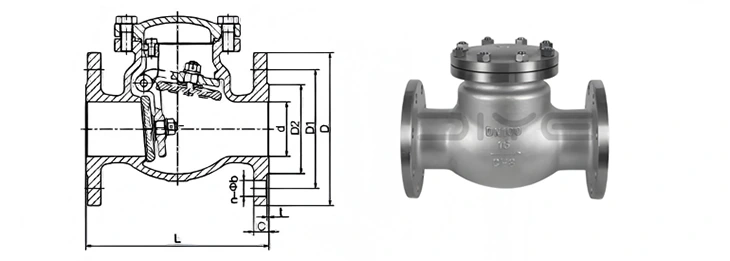

Techniniai brėžiniai

DUK

Kl.: Kokius pagrindinius standartus atitinka DIN sukamieji flanšiniai atbuliniai vožtuvai?

A: Jie daugiausia atitinka DIN 3205, DIN 3206, DIN 3207, DIN 3351 ir DIN 3352. Flanšiniam sujungimui jie įgyvendina DIN EN 1090 / DIN EN 1091 / DIN EN 1092, todėl užtikrina puikų suderinimą ir pakeičiamumą su vokiškais standartiniais vamzdžiais, tarpikliais ir tarpikliais.

K:Į ką reikia atkreipti dėmesį montuojant flanšinį atbulinį vožtuvą?

A： Patvirtinkite srauto krypties rodyklę ant vožtuvo korpuso ir sumontuokite griežtai laikydamiesi terpės srauto krypties. Įdiegus jį atgal, srautas bus visiškai užblokuotas ir patikrinimo funkcija bus prarasta.

K: Kodėl flanšiniame atbuliniame vožtuve visada yra neįprastas triukšmas ir vibracija?

A: Tai dažniausiai sukelia įrengimas arti alkūnės, per didelis srauto greitis arba vožtuvo disko smūgis į atramą. Rekomenduojama padidinti tiesią vamzdžio atkarpą, pereiti prie lėto uždarymo konstrukcijos arba reguliuoti dujotiekio srauto greitį.

Kl.: Ar galite pateikti visą vokiškų standartinių DIN atbulinių vožtuvų rinkinį?

A: „Diye“, kaip šaltinio gamintojas, gamina visų dydžių DIN pasukamuosius atbulinius vožtuvus. Griežtai atliekame apdirbimą, slėgio bandymus ir ženklinimą pagal Vokietijos standartus. Galime pateikti visą medžiagų ataskaitų rinkinį ir gamyklos slėgio bandymo duomenis bei padėti pritaikyti specialius kalibrus ir specialias medžiagas.
