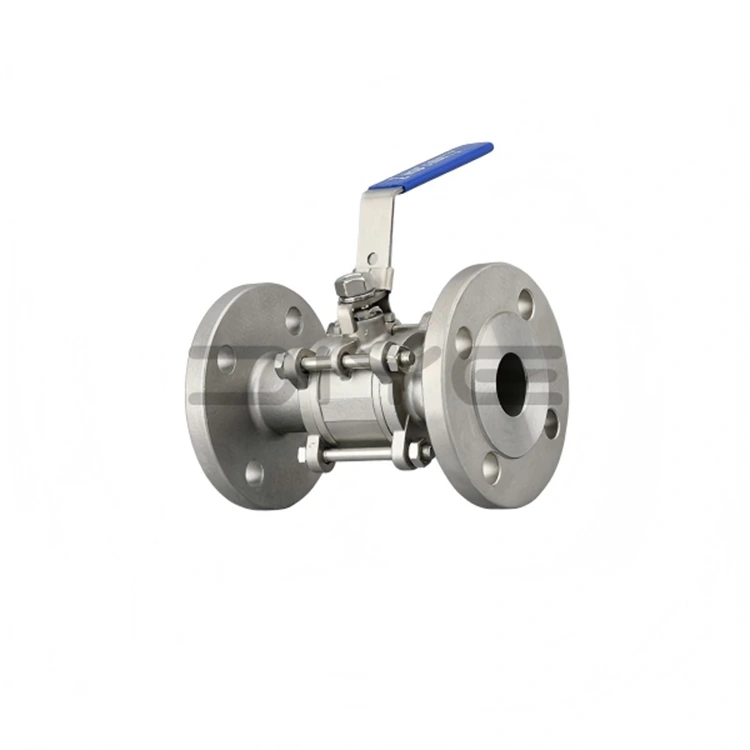

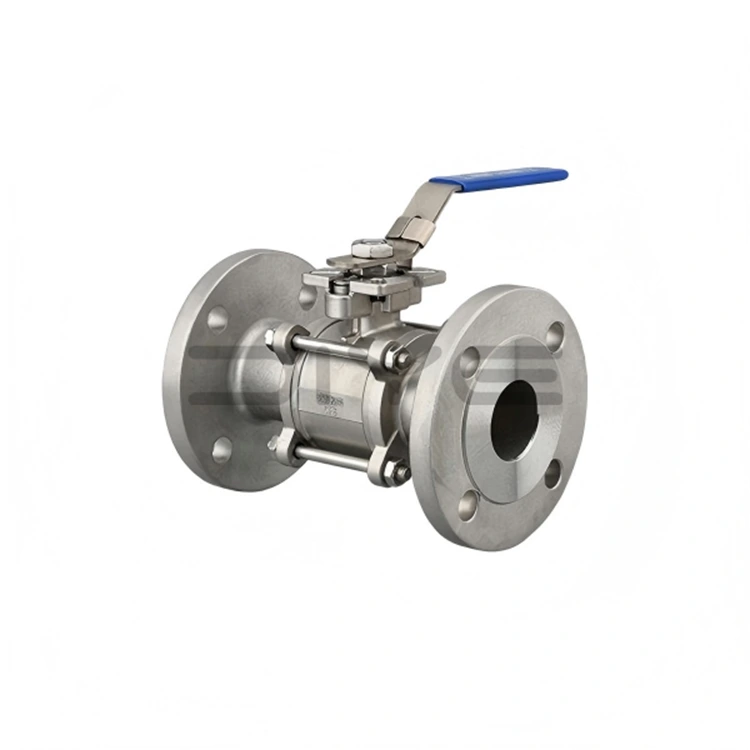

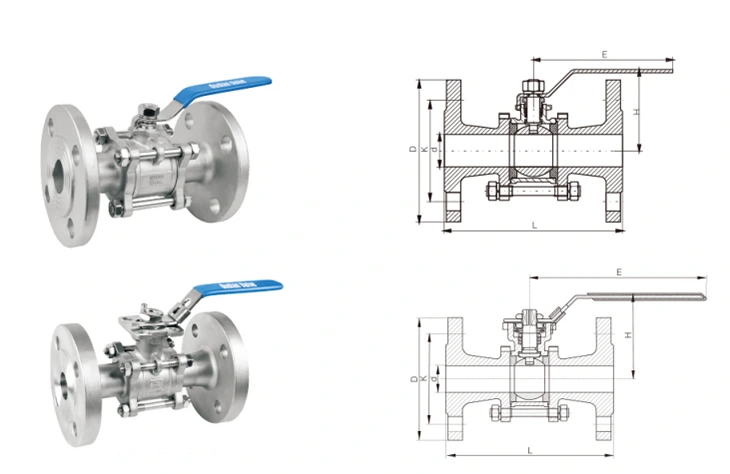

3 vnt flanšinis rutulinis vožtuvas su montavimo padėklu

Mūsų 3 vnt flanšinis rutulinis vožtuvas su tvirtinimo trinkelėmis yra skirtas tiesioginiam pavaros montavimui ir tiesioginei priežiūrai. Pagrindinis korpusas pagamintas iš 304 arba 316 l nerūdijančio plieno (galima naudoti tam tikroms reikmėms) su varžtais pritvirtinta trijų dalių vožtuvo korpuso konstrukcija ir aukšta platforma, atitinkančia ISO 5211 standartus. Jis palaiko pneumatinės / elektrinės automatikos valdymą ir atitinka GB (Nacionalinis Kinijos standartas), ANSI (Amerikos standartas) ir DIN (Vokietijos standartas) flanšo standartus. Išsami kokybės kontrolės sistema užtikrina nuoseklų visų gamybos partijų veikimą.

Pagrindiniai struktūriniai pranašumai

1. Trijų dalių nuimama konstrukcija

- Sudarytas iš kairiojo vožtuvo korpuso, dešiniojo vožtuvo korpuso ir vidurinio vožtuvo korpuso (įskaitant rutulinės šerdies ir koto mazgą), pritvirtintas varžtais.

- Techninė priežiūra internetu galima visiškai neišardžius vožtuvo nuo dujotiekio. Tiesiog atlaisvinkite varžtus, nuimkite vidurinį vožtuvo korpusą ir greitai nuimkite rutulinę šerdį, sandariklius ir kitus vidinius komponentus, kad būtų lengviau išvalyti, prižiūrėti ir pakeisti pažeidžiamas dalis.

- Paskirstytas įtempių pasiskirstymas padidina bendrą vožtuvo korpuso stiprumą, todėl jis tinka vidutinio ir aukšto slėgio vamzdynams ir veiksmingai apsaugo nuo vožtuvo korpuso deformacijos ir nuotėkio.

- Sutrumpina techninės priežiūros prastovų laiką ir sumažina priežiūros išlaidas, todėl jis ypač tinka sudėtingoms eksploatavimo sąlygoms, kurioms reikalinga dažna priežiūra.

2. Aukštos platformos stiebo konstrukcija, atitinkanti ISO 5211 standartą

- Integruota aukštos platformos viršutinė konstrukcija visiškai atitinka ISO 5211 standartus, todėl pneumatines / elektrines pavaras galima montuoti tiesiogiai be papildomų atramų.

- 3 dalių flanšinis rutulinis vožtuvas su tvirtinimo padėklu turi apačioje sumontuotą koto konstrukciją ir dviejų diskų spyruoklių automatinio sandarinimo suspaudimo konstrukciją, optimizuojančią koto sandarinimo veikimą ir užkertančią kelią koto išstūmimui nenormaliai padidėjus slėgiui vožtuvo kameroje, taip padidinant darbo saugumą.

- Kai kuriuose modeliuose yra antistatinis įtaisas, efektyviai išlaisvinantis statinę elektrą ir užkertantis kelią saugai dėl statinio krūvio, todėl jis tinkamas degioms ir sprogioms terpėms.

- palaiko automatinį valdymą ir nuotolinį valdymą, padidindamas surinkimo linijos gamybos efektyvumą ir be priežiūros scenarijus.

Specifikacijos ir standartas

1. Dydžių diapazonas: DN10–DN200 (1/4–8 colio)

2. Flanšo standartai: GB (vidaus inžinerijos projektai), ANSI (Šiaurės Amerikos rinka), DIN (Europos rinka)

3. Vožtuvo korpuso medžiaga: 304 nerūdijantis plienas, 316 l nerūdijantis plienas, lietinis plienas (pritaikomas pagal eksploatavimo sąlygas)

Sandarinimo medžiagos ir našumas

1. Politetrafluoretilenas (PTFE): stiprus atsparumas korozijai, puikus sandarinimo efektas, temperatūros diapazonas nuo -29 ℃ iki +150 ℃, maža kaina, tinka normaliai temperatūrai, slėgiui ir be dalelių, plačiausiai naudojamas ir gali pasiekti dvikryptį nulinį sandarinimą.

2. Polifenileno sulfidas (PPL): 3 vnt flanšinis rutulinis vožtuvas su montavimo padėklu, puikus atsparumas aukštai temperatūrai ir atsparumas dilimui, atsparumas temperatūrai iki -29 ℃ iki +300 ℃, tinka aukštai temperatūrai, aukštam slėgiui ir terpei, kurioje yra nedidelių dalelių, tinka sudėtingoms pramoninėms sąlygoms, tokioms kaip naftos ir chemijos pramonė, ilgaamžiškumas.

3. Sustiprintas politetrafluoretilenas (RPTFE): optimizuotas ir sustiprintas PTFE pagrindu, derina atsparumą korozijai ir atsparumą dilimui, todėl tinka įvairioms įprastoms ir šiek tiek sudėtingoms eksploatavimo sąlygoms, o tai dar labiau padidina sandarinimo patikimumą.

Aptarnavimas ir palaikymas

Pasinaudodama daugiau nei 10 metų patirtimi eksportuojant 3 vnt flanšinius rutulinius vožtuvus su tvirtinimo trinkelėmis, DIYE VALVE sukūrė profesionalią garantinio aptarnavimo komandą. Gavę užklausas po pardavimo ar pranešimus apie gedimus, atsakysime per 24 valandas, greitai pašalinsime triktis ir pateiksime sprendimus, užtikrinančius normalų klientų įrangos veikimą.

Turime didelį originalių ir suderinamų atsarginių dalių (sandarinimo žiedų, varžtų, vožtuvų kotų ir kt.) atsargą, kad galėtume greitai išsiųsti, patenkinti klientų pakeitimo poreikius ir sumažinti prastovų nuostolius. Taip pat teikiame nemokamas technines gaires, apimančias įrengimo specifikacijas, kasdienę priežiūrą ir trikčių šalinimą, ir klientui pageidaujant galime pasiūlyti technines paslaugas vietoje.

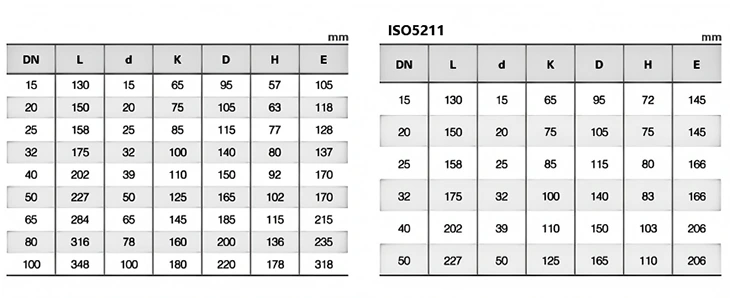

Techniniai parametrai

DUK

Kl .: Kokių standartų laikomasi tikrinant trijų dalių aukštos platformos flanšinį rutulinį vožtuvą? Kokie veiklos rodikliai užtikrinami, kad atitiktų standartus?

A: Trijų dalių aukštos platformos flanšinis rutulinis vožtuvas griežtai atitinka GB/T-13927 ir API 598 standartus tikrinant. Prieš išvažiuojant iš gamyklos, kiekvienam vožtuvui atliekami griežti slėgio bandymai (vandens slėgis ir oro slėgis), matmenų tikslumo bandymai, sandarinimo veikimo bandymai ir išvaizdos patikrinimai. Šiais bandymais užtikrinama, kad pagrindiniai veikimo rodikliai, tokie kaip slėginė galia, sandarinimo efektyvumas ir matmenų tikslumas, atitiktų standartus, o nekvalifikuotus gaminius griežtai draudžiama išvežti iš gamyklos.

Kl.: Ar galiu greitai nusipirkti tinkamus priedus, jei pažeistas trijų dalių aukštos platformos rutulinio vožtuvo sandarinimo žiedas?

A: Taip. Kaip šaltinių gamintoja, „Diye“ turi ilgalaikį originalių suderinamų sandarinimo žiedų ir įvairių priedų (pvz., varžtų ir vožtuvų kotų) atsargas. Galime greitai pristatyti prekes, kad patenkintume jūsų priedų keitimo poreikius, sumažintume įrangos prastovų nuostolius ir suteiksime nemokamas technines keitimo rekomendacijas, kad būtų užtikrintas sklandus ir efektyvus pakeitimas.

Kl .: Kokios yra pasirenkamos pagrindinės trijų dalių rutulinio vožtuvo su flanšais vožtuvo korpuso, rutulinio šerdies ir vožtuvo koto medžiagos? Kaip pasirinkti medžiagą?

A: Pagrindinės pasirenkamos pagrindinės medžiagos yra trijų tipų: 304 nerūdijantis plienas, 316L nerūdijantis plienas ir anglinis plienas. Pasirinkimo nuoroda yra tokia: ① 304 nerūdijantis plienas: tinka įprastoms vandens, naftos, dujų ir silpnų rūgščių-šarmų nestiprioms korozijos darbo sąlygoms, pasižymi išskirtinėmis sąnaudomis, tinka įprastiems pramoniniams ir civiliniams vamzdynams; ② 316L nerūdijantis plienas: pridėta molibdeno elemento, kuris turi didesnį atsparumą korozijai ir atsparumą oksidacijai, tinka sudėtingoms darbo sąlygoms, tokioms kaip stipri rūgštis-šarmas, jūros vanduo ir cheminiai tirpikliai, ir tinka aukščiausios klasės scenarijams, tokiems kaip nafta ir vaistai; ③ Anglies plienas: didelis konstrukcijos stiprumas ir puikus slėgis, tinkamas aukšto slėgio, nerūdijančioms darbo sąlygoms ir didelės apkrovos scenarijams. Visos medžiagos gaminamos originalioje Diye gamykloje ir gali būti pritaikytos pagal poreikius.
